ビュー(プロパティビュー編)

ここではプロパティビューについて説明します。

プロパティビューの位置

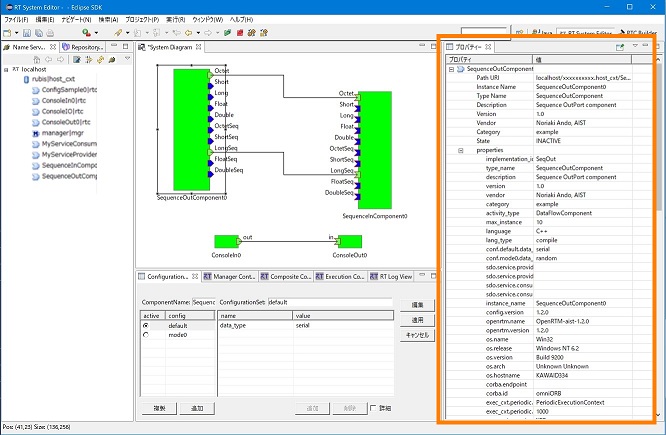

プロパティビューでは、 System Dialog で選択された RTC やコネクタのプロファイル情報をリアルタイムに表示します。( RTC の選択中であっても変更が検出されれば即座に反映されます)

RTCの場合 複合RTCの場合 マネージャの場合

プロパティビュー


表示されるアイコンの意味は以下のとおりです。

プロパティアイコンの一覧

No. アイコン 名前 表示内容
1
RTC InstanceName、TypeName、Description、Vender、Category、State(※1番目の ExecutionContext の LifeCycleState を基にして表示される)
2
ExecutionContext State、Kind、Rate
3
ServicePort Name、プロパティ情報のリスト
4
Outport Name、プロパティ情報のリスト
5
Inport Name、プロパティ情報のリスト
6
PortInterfaceProfile InterfaceName、TypeName、PortInterfacePolarity
7
マネージャー Components (生成したコンポーネント名のリスト)
Loadable Modules (ロード可能なモジュール名のリスト)
Loaded Modules (ロード済みのモジュール名のリスト)
なお、RTC の仕様では、RTC のLifeCycleState は ExecutionContext ごとに存在します。したがって、状態は複数存在しますが、RT System Editorでは1番目の ExecutionContext のみを使用して STATE を 表示します。
