ビュー(複合コンポーネントビュー編)

ここでは複合コンポーネントビューについて説明します。

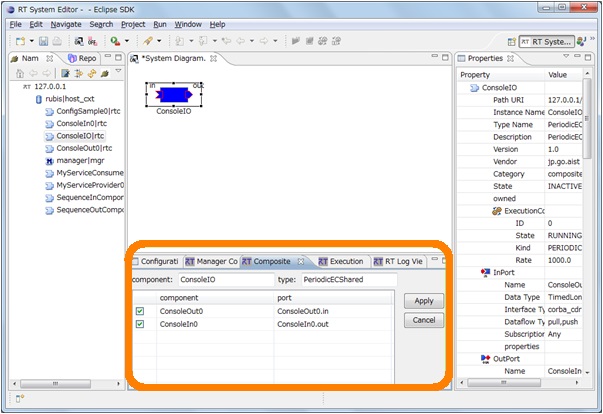

複合コンポーネントビューの位置


複合コンポーネントビューでは、選択された複合 RTC のポート公開情報が表示され、ポートの公開/非公開を設定することができます。

複合コンポーネントビュー


複合コンポーネントビューの画面構成

No. 説明
複合 RTC のインスタンス名。
複合 RTC のタイプ名。
ポートの公開/非公開の状態。
複合 RTC に含まれる子 RTC のインスタンス名。
複合 RTC に含まれる子 RTC のポート名。
ポートの公開/非公開の変更を反映させます。
ポートの公開/非公開の変更をキャンセルします。

複合コンポーネントビューで編集中の情報は、⑥の [Apply] ボタンがクリックされるまで適用されません。また、修正中(未適用)の情報は薄い赤色で表示されます。また、システムエディタ上で選択したポートは薄い黄色で表示されます。

ポート公開/非公開の編集中


システムエディタ上で選択中のポート


複合コンポーネントのポートが、別のコンポーネントのポートと接続されている場合は、複合コンポーネントビューで該当のポートがグレイで表示され、編集不可となります。

他のポートと接続中の場合
