화면 구성과 기능(RT 프로파일 에디터 편)

여기에서는, RT 프로파일 에디터에 대해 설명합니다.

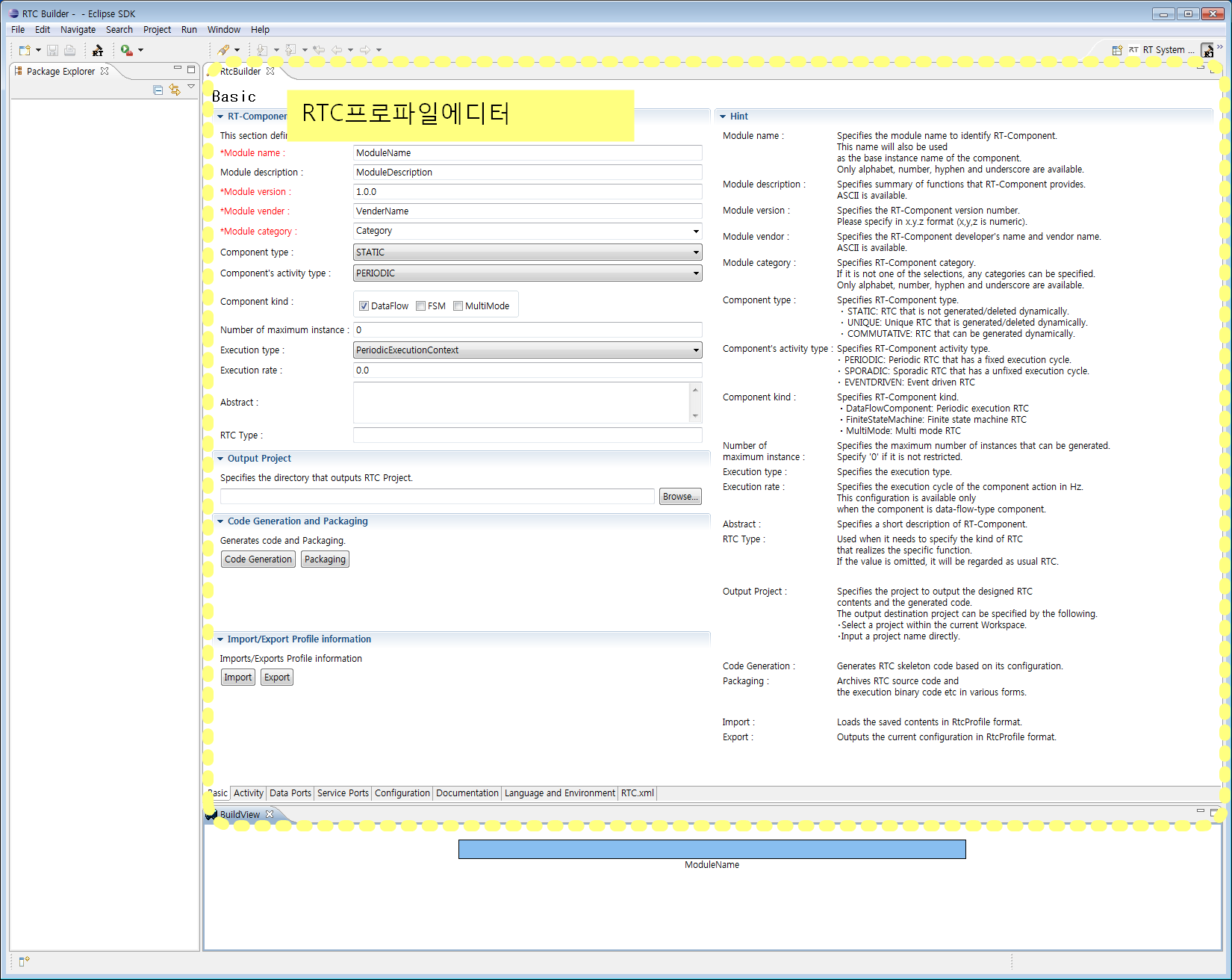

RT 프로파일 에디터


　RT프로파일 에디터는, 이하의 페이지로 구성되어 있습니다.

RT 프로파일 에디터 구성

No. 화면 요소명 설명
1 기본 프로파일 입력 페이지 RT컴퍼넌트의 프로파일 정보 등, 컴퍼넌트의 기본 정보를 입력합니다.
2 액티비티·프로파일 RT컴퍼넌트가 서포트하고 있는 액티비티 정보등을 지정합니다.
3 데이터포트·프로파일 RT 컴퍼넌트에 부속되는 데이터포트의 프로파일을 입력합니다.
4 서비스 포트·프로파일 RT 컴퍼넌트에 부속되는 서비스 포트 및 서비스 포트 부속되는 서비스 인터페이스의 프로파일을 입력합니다.
5 컨피규레이션 RT컴퍼넌트로 설정하는 유저 정의의 컨피규레이션·파라미터 세트 정보 및 시스템의 컨피규레이션 정보를 입력합니다.
6 문서 생성 생성 대상의 RT컴퍼넌트에 추가하는 각종 문서 정보를 입력합니다.
7 언어·환경 생성 대상의 코드 선택이나 OS등의 실행 환경에 관한 정보를 입력합니다.
8 RTC.xml 설정된 정보를 기본으로 생성한 RtcProfile의 XML 형식으로의 표시·편집을 실시합니다.
각 페이지의 변환은, 에디터 화면 하부의 탭을 선택하는 것으로 실시할 수 있습니다.

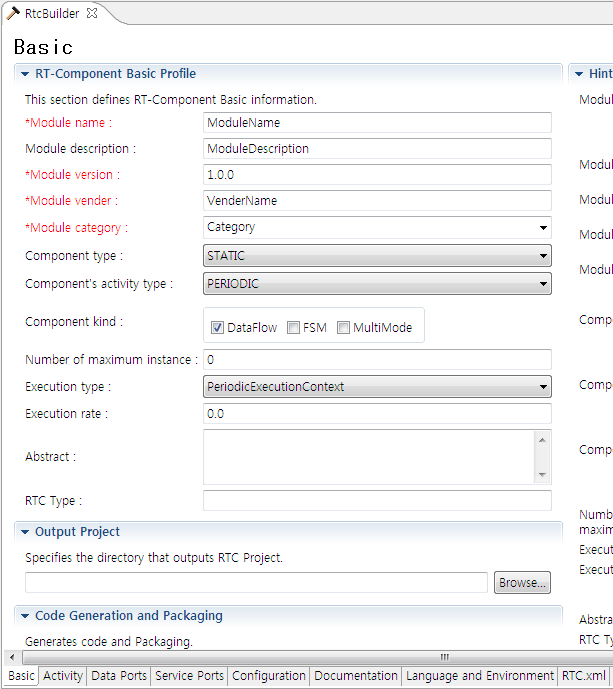

기본 프로파일 입력 페이지

RT 컴퍼넌트의 프로파일 정보 등, 컴퍼넌트의 기본 정보를 입력하는 페이지입니다.

기본 프로파일 입력 페이지


이하에 각 입력 항목에 대해 설명하겠습니다.

기본 프로파일 입력 페이지 항목 설명

항목 설명 필수
RT-Component Basic Profile
Module name RT 컴퍼넌트를 식별하는 이름입니다.필수 입력 항목. 이 이름은, 생성되는 소스 코드중에서, 컴퍼넌트의 이름에 사용됩니다. 영문숫자로 입력해야만 합니다. ○
Module description RT 컴퍼넌트의 간단한 개요 설명입니다. -
Module version RT 컴퍼넌트의 버전입니다.원칙 x.y.z 와 같은 형식에서 버젼 번호를 입력합니다.생략 가능 항목 -
Module vender RT 컴퍼넌트를 개발한 벤더명입니다. ○
Module category RT 컴퍼넌트의 카테고리입니다. ○
Component type RT컴퍼넌트의 형태입니다.이하의 선택사항중에서 지정 가능합니다.
·STATIC：정적으로 존재하는 타입의 RTC입니다.동적인 생성, 삭제는 행해지지 않습니다.
·UNIQUE：동적으로 생성·삭제는 할 수 있지만, 각 컴퍼넌트가 내부에 고유 상태를 보관 유지하고 있어, 반드시 교환 가능하지 않은 타입의 RTC입니다.
·COMMUTATIVE：동적으로 생성·삭제가 가능하고, 내부 상태를 가지지 않기 때문에, 생성된 컴퍼넌트가 교환 가능한 타입의 RTC입니다.		 ○
Component＇s activity type RT컴퍼넌트의 액티비티 타입입니다.이하의 선택사항중에서 지정 가능합니다.
·PERIODIC ：일정 주기에 RTC의 액션을 실행하는 액티비티 타입
·SPORADIC ：RTC의 액션을 부정기에 실행하는 액티비티 타입
·EVENT_DRIVEN ：RTC의 액션이 이벤트 드리븐인 액티비티 타입		 ○
Component kind RT컴퍼넌트의 실행 형태의 종류입니다.이하의 선택사항으로부터 선택 가능합니다.(복수 선택사항의 편성가능)
·DataFlow ： 주기적으로 액션을 실행하는 실행 형태
·FSM ： 외부 이벤트에 의해서 액션을 실행하는 형태
·MultiMode ： 복수의 동작 모드를 가지는 실행 형태		 ○
Number of maximum instance RT 컴퍼넌트 인스턴스의 최대수입니다.자연수를 입력해 주세요. -
Execution type ExecutionContext의 형태입니다. 이하로부터 선택 가능합니다.·PeriodicExecutionContext ： 주기 실행을 실시하는 ExecutionContext·ExtTrigExecutionContext ： 외부 트리거에 의해서 실행을 실시하는 ExecutionContex ○
Execution Rate ExecutionContext의 실행 주기입니다.정의 double형의 수치가 입력 가능합니다(단위 Hz). -
Abstract RT컴퍼넌트에 관한 설명입니다.
RTC Type 특정 기능을 실현하는 RT컴퍼넌트를 구별할 필요가 있는 경우로 지정합니다.
Output Project
생성 코드의 출력 대상 프로젝트명입니다.설정한 프로젝트가 존재하는 경우에는, 그 프로젝트내에, 설정한 프로젝트가 존재하지 않는 경우에는, 신규 프로젝트를 생성합니다. ○

액티비티·프로파일 입력 페이지

생성 대상의 RT컴퍼넌트가 서포트하고 있는 액티비티에 관한 정보를 입력하는 페이지입니다.

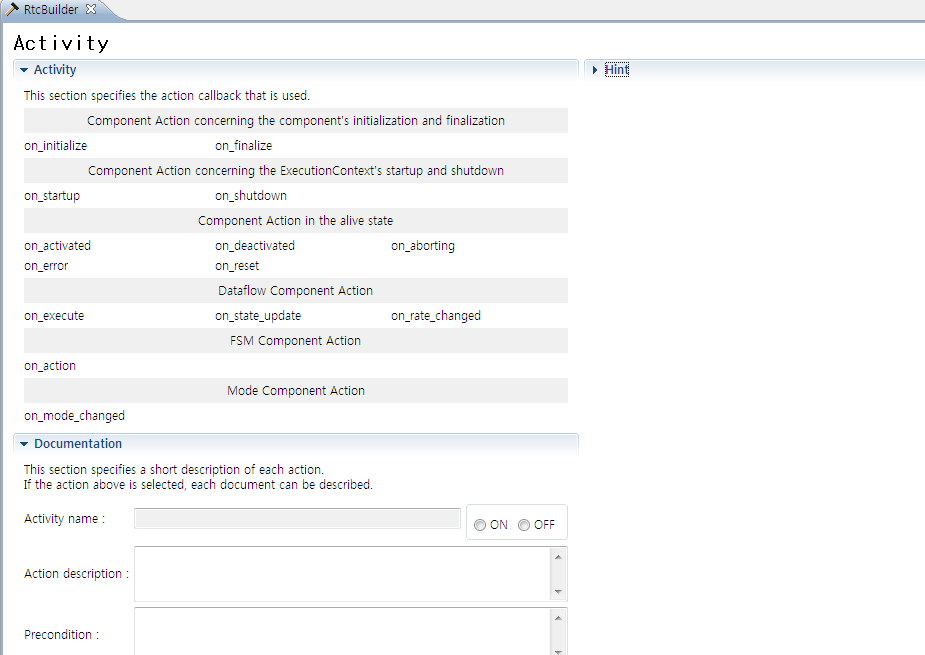

액티비티·프로파일 입력 페이지


Documentation 섹션의 내용은, 액티비티마다 설정합니다.Documentation 섹션에는 선택중의 액티비티에 대응한 내용이 표시됩니다.
이하에 각 입력 항목에 대해 설명하겠습니다.

액티비티·프로파일 입력 페이지 항목 설명

항목 설명 필수
Activity Profile
on_initialize 초기화 처리입니다. 컴포넌터 라이프 사이클의 개시시에 한 번만 불립니다. -
on_finalize 종료 처리입니다. 컴포넌트 라이프 사이클의 종료시에 한번만 불립니다. -
on_startup ExecutionContext가 실행을 개시할 때 한번만 불립니다. -
on_shutdown ExecutionContext가 실행을 정지할 때 한번만 불립니다. -
on_activated 비액티브 상태로부터 액티브 될 때 한번만 불립니다. -
on_deactivated 액티브 상태로부터 비액티브화 될 때 한번만 불립니다. -
on_aborting ERROR 상태에 들어가기 전에 한번만 불립니다. -
on_error ERROR 상태에 있는 동안에 불립니다. -
on_reset ERROR 상태로부터 리셋트 되어 비액티브 상태로 이행할 때 한번만 불립니다. -
on_execute 액티브 상태시에 주기적으로 불립니다. -
on_state_update on_execute후 매회 불립니다. -
on_rate_changed ExecutionContext의 rate가 변경되었을 때 불립니다. -
on_action 대응하는 상태에 대응하는 동작을 실행하기 위해서 불립니다. -
on_mode_changed 모드가 변경되었을 때에 불립니다.
Documentation
액티비티명 현재 선택되고 있는 액티비티의 명칭을 표시합니다. -
동작 개요 대상 액티비티가 실행하는 동작의 개요 설명을 기술합니다. -
사전 조건 대상 액티비티를 실행하기 전에 성립해야 할 사전 조건을 기술합니다. -
사후 조건 대상 액티비티를 실행한 후에 성립하는 사후 조건을 기술합니다. 다만, 사전 조건이 채워지지 않은 상태로 대상 액티비티가 실행되었을 경우는 사후 조건의 성립은 보증되지 않습니다. -

데이터포트·프로파일 입력 페이지

RT 컴퍼넌트에 부속되는 데이터포트의 정보를 입력하는 페이지입니다.

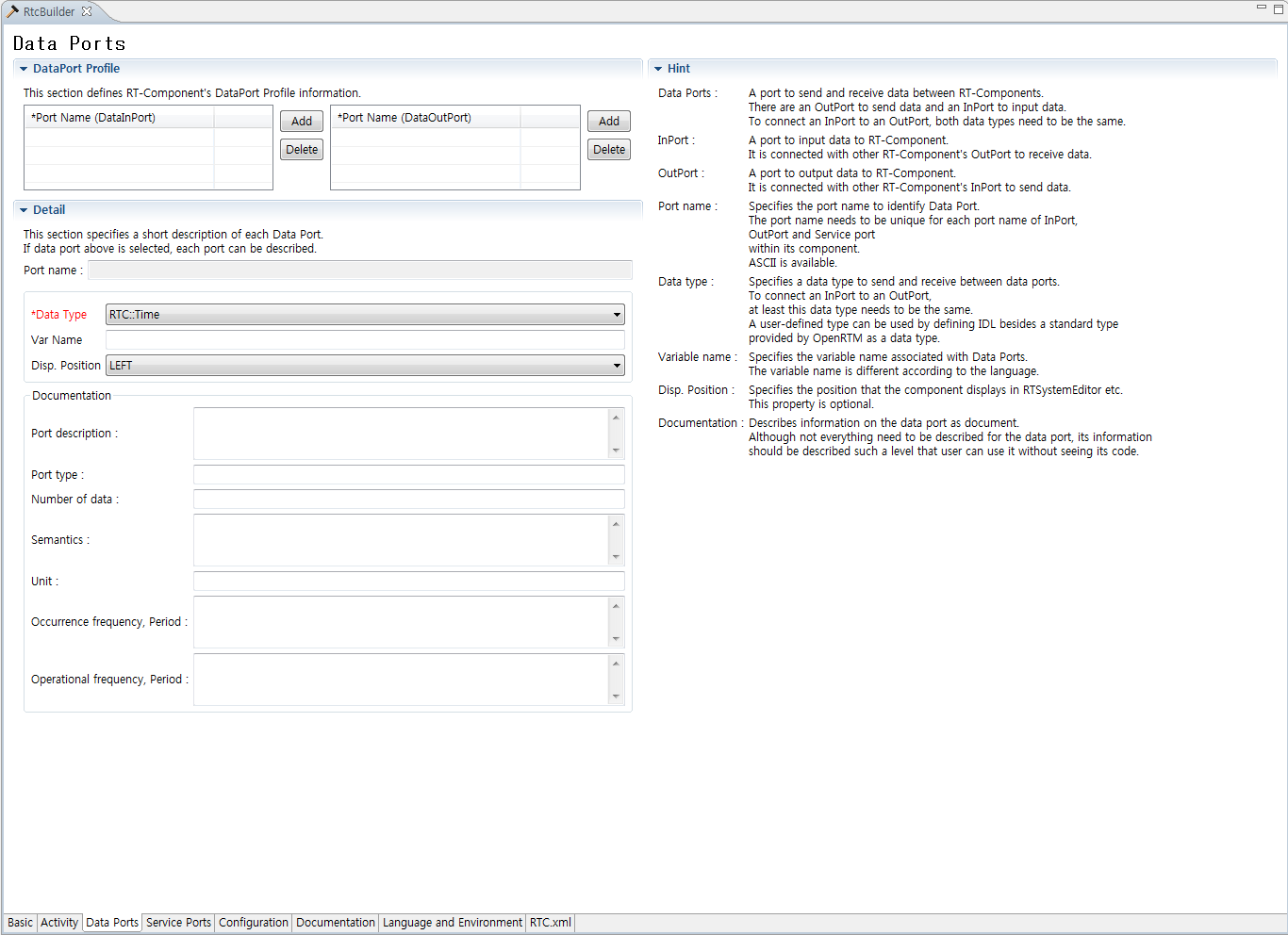

데이터포트·프로파일 입력 페이지


　각 포트 (InPort/OutPort)를 신규에 추가하는 경우는, 각 섹션의「 Add 」버튼을 눌러 주세요. 　또, 각 섹션의 「 Delete 」버튼을 누르면, 선택중의 포트를 삭제할 수 있습니다. 　문서 섹션의 내용은 포트마다 설정하는 것이 가능합니다. 문서 섹션에는, 선택하고 있는 포트에 대응한 내용이 표시됩니다. 　이하에 각 입력 항목에 대해 설명하겠습니다.

데이터포트·프로파일 입력 페이지 항목 설명

항목 설명 필수
DataPort Profile
Port name DataPort의 명칭입니다. 반각영숫자만 입력 가능합니다.
Data OutPort, Service Port와 아울러 포트 명칭은 중복 할 수 없습니다.		 ○
Detail
Port name 현재 선택되고 있는 DataPort를 「 Port Name(InPort/OutPort) 」의 형식으로 표시합니다. -
Data Type DataPort가 취급하는 데이터형입니다.
설정 화면에서 지정한 IDL내에서 정의되고 있는 데이터형이 이용 가능합니다.		 ○
Var Name DataPort에 대응하는 변수명입니다. -
Disp. Position 빌드 뷰내에서의 DataPort의 표시 위치입니다. ○
Port description 데이터 포트에 대한 개요설명을 기술합니다. -
Port type 데이터 포트가 취급하는 데이터 형에 대한 설명을 기술합니다. -
Number of data 데이터가 배열이 되는 경우 등, 데이터 수에 관한 설명을 기술합니다. -
Semantics 데이터의 의미의 설명을 기술합니다. -
Unit 데이터 단위에 관한 설명을 기술합니다. -
Occurrence frequency, Period 데이터의 발생 빈도, 주기에 관한 설명을 기술합니다. -
Operational frequency, Period 데이터의 처리 속도, 처리 주기에 관한 설명을 기술합니다. -

서비스 포트·프로파일 입력 페이지

RT 컴퍼넌트에 부속되는 서비스 포트의 정보를 입력하는 페이지입니다.

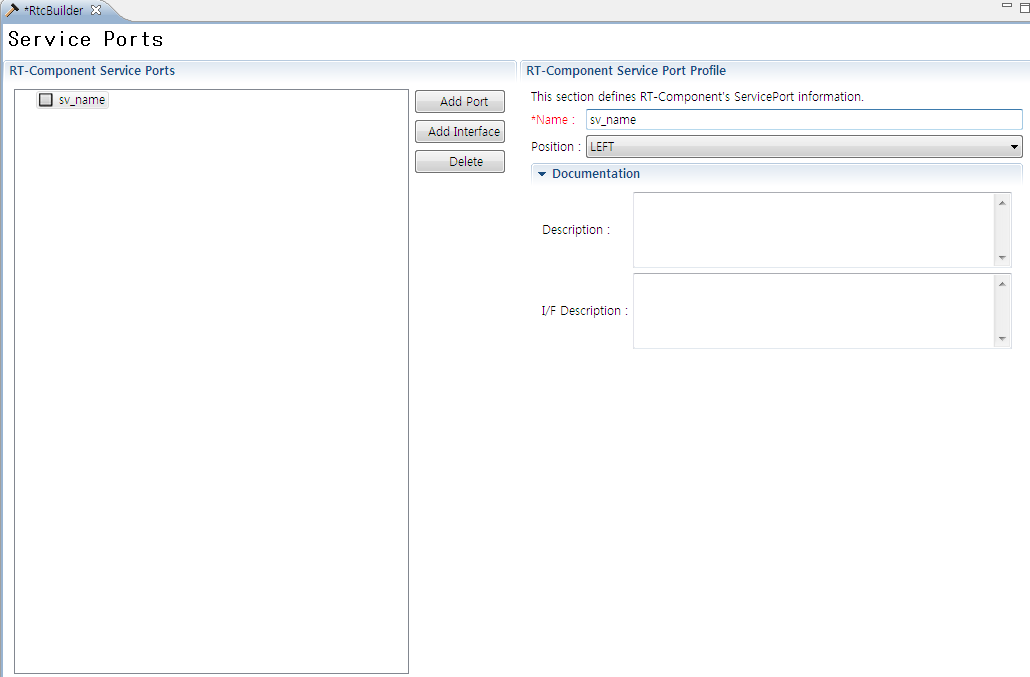

서비스 포트·프로파일 입력 페이지(서비스 포트 정보 입력)

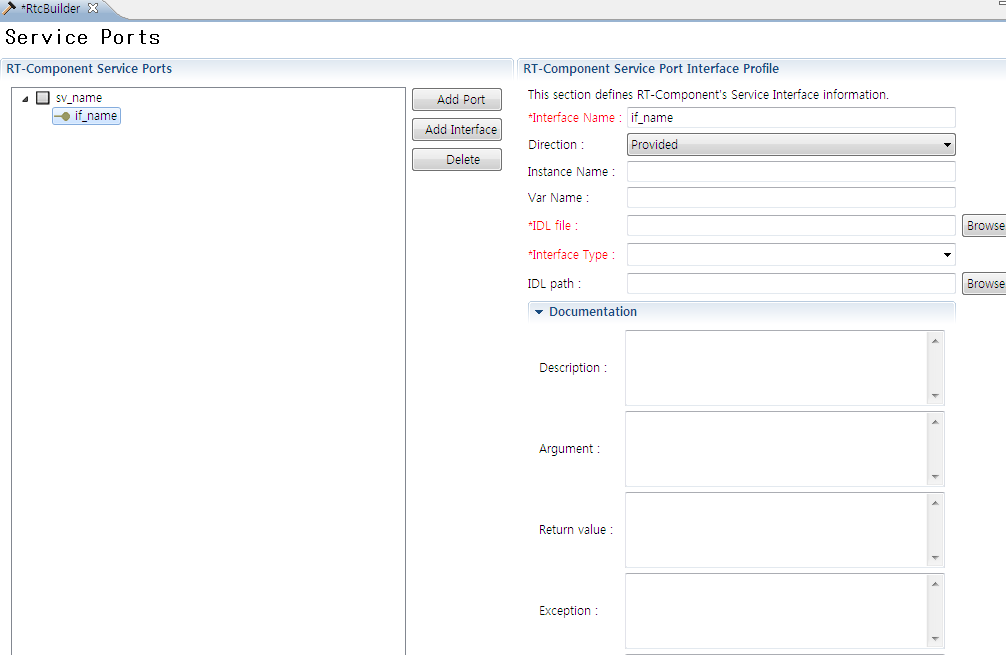

서비스 포트·프로파일 입력 페이지(서비스 인터페이스 정보 입력)


　신규 서비스 포트는, 화면 좌측 「 RT-Component Service Ports 」란의「 Add Port 」를 선택하는 것으로 추가할 수 있습니다. 화면 좌측 「 RT-Component Service Ports 」에서 서비스 포트를 선택한 상태로,「Add Interface 」를 선택하는 것으로 신규 서비스 인터페이스를 추가할 수 있습니다. 화면 좌측 「 RT-Component Service Ports 」에서, 서비스 포트 혹은 서비스 인터페이스를 선택한 상태로 「 Delete 」를 선택하는 것으로, 선택한 포트/인터페이스를 삭제할 수 있습니다. 이하에 각 입력 항목에 대해 설명하겠습니다.

서비스 포트·프로파일 입력 페이지 항목 설명(서비스 포트)

항목 설명 필수
RT-Component Service Port Profile
Name 서비스 포트의 명칭입니다. 반각영숫자만 입력 가능합니다.
Data InPort, Data OutPort, Service Port 명칭은 중복 할 수 없습니다.		 ○
Position 빌드 뷰내에서의 서비스 포트의 표시 위치입니다. ○
Documentation
Description 서비스 포트에 대한 개요 설명을 기술합니다. -
I/F Description 서비스 포트에 부속되는 서비스 인터페이스의 개요 설명을 기술합니다. -

서비스 포트·프로파일 입력 페이지 항목 설명(서비스 포트)

항목 설명 필수
RT-Component Service Port Interface Profile
Interface Name 서비스 인터페이스의 명칭입니다. 반각영숫자만 입력 가능합니다.
서비스 인터페이스명은 중복 할 수 없습니다.		 ○
Direction 서비스 인터페이스의 종류입니다. 이하의 선택사항으로부터 선택 가능합니다.
·Provided：제공 인터페이스(Service Provider용)
·Required：요구 인터페이스(Service Consumer용)		 ○
Instance Name 서비스 인터페이스의 인스턴스명입니다. 반각영숫자만 입력 가능합니다. ○
Var Name 서비스 인터페이스의 변수명입니다. 생략 되었을 경우는, 인스턴스명을 사용합니다. -
IDL file 서비스 인터페이스로 사용하는 IDL 파일명을 지정합니다. 「Browse...」버튼을 클릭하면, 파일 선택 다이얼로그가 표시됩니다. ○
Interface Type 서비스 인터페이스로 사용하는 서비스의 형태입니다. IDL file를 지정하면 IDL내에서 정의되고 있는 형태 정보가 표시됩니다. 반각영숫자만 입력 가능합니다. ○
IDL Path IDL의 서치 패스입니다. 「Browse...」버튼을 클릭하면, 디렉토리 선택 다이얼로그가 표시됩니다. -
Documentation
Description 서비스 인터페이스에 대한 개요 설명을 기술합니다. -
Argument 서비스 인터페이스의 인수에 관한 설명을 기술합니다. -
Return value 서비스 인터페이스의 리턴값에 관한 설명을 기술합니다. -
Exception 서비스 인터페이스의 예외에 관한 설명을 기술합니다. -
Precondition 서비스 인터페이스의 오퍼레이션을 실행전에 만족 되어야 할 사전 조건에 관한 설명을 기술합니다. -
Postcondition 서비스 인터페이스의 오퍼레이션을 실행 후에 만족되는 사후 조건에 관한 설명을 기술합니다. -

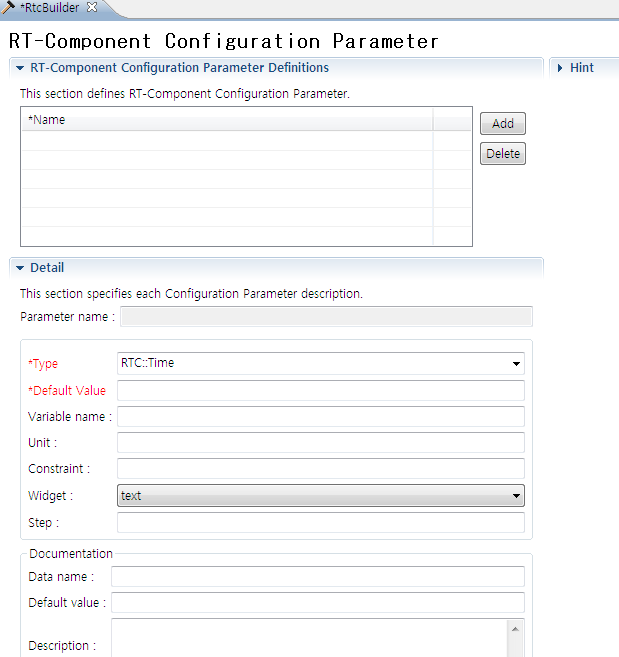

컨피규레이션·프로파일 입력 페이지

RT 컴퍼넌트에 설정하는 유저 정의의 컨피규레이션·파라미터 정보 및 그 외 시스템의 컨피규레이션 정보를 입력하는 페이지입니다.


컨피규레이션·프로파일 입력 페이지


유저 정의 컨피규레이션·파라미터 정보 및 시스템·컨피규레이션 정보를 신규에 추가하는 경우는, 각 섹션의「Add」버튼을 눌러 주세요.또, 각 섹션의 「Delete」버튼을 누르면, 선택중의 컨피규레이션 정보를 삭제할 수 있습니다.
Detail 섹션 및 Documentation 섹션의 내용은, 유저 정의 컨피규레이션·파라미터마다 설정하는 것이 가능합니다. 각 섹션에는, 선택중의 유저 정의 컨피규레이션·파라미터로 설정한 내용이 표시됩니다.
이하에 각 입력 항목에 대해 설명하겠습니다.

컨피규레이션·프로파일 입력 페이지 항목 설명

항목 설명 필수
RT-Component Configuration Parameter Definitions
Name 유저 설정의 컨피규레이션・파라메터의 명칭입니다. 반각영숫자만 입력가능합니다.
유저 정의 컨피규레이션・파라메터 명칭은 중복 할 수 없습니다.		 ○
Detail
Parameter name 현재 선택되어 있는 유저 정의 컨피규레이션・파라메터를 표시합니다. -
Type 유저 정의 컨피규레이션・파라메터의 데이터 형입니다.
설정 화면에 지정된 IDL내에서 정의되어 있는 데이터형이 사용가능합니다.		 ○
Default Value 유저 정의 컨피규레이션・파라메터의 디폴트 값입니다. 2바이트 문자를 포함한 임의의 값을 지정 할 수 있습니다. ○
Variable name 유저 정의 컨피규레이션・파라메터의 변수명입니다. 반각영숫자만 입력 가능합니다. -
Unit 유저 정의 컨피규레이션・파라메터의 단위입니다. -
Constraint 유저 정의 컨피규레이션・파라메터에 대한 제약 조건을 기술합니다. 제약조건의 기술 방법에 대해서는 제약정보의 기술방식을 참조해 주세요 -
Widget RTSystemEditor의 ConfigurationView에서 유저 정의 컨피규레이션・파라메터를 설정할 때에 이용하는 컨트롤을 지정합니다. 이하의 값에서 선택 가능합니다.
・text：텍스트 박스(디폴트 설정)
・slider：슬라이더
・spin：스핀 버튼
・radio：라디오 버튼		 ○
Step 입력용 컨트롤로서 「slider」를 선택했을 경우에, 슬라이더의 폭을 지정합니다. -
Data name 유저 정의 컨피규레이션・파라메터의 명칭에 대한 설명을 기술합니다. -
Default value 유저 정의 컨피규레이션・파라메터의 디폴트 값에 대한 설명을 기술합니다. -
Description 유저 정의 컨피규레이션・파라메터에 대한 개요 설명을 기술합니다. -
Unit 유저 정의 컨피규레이션・파라메터의 단위에 대한 설명을 기술합니다. -
Data range 유저 정의 컨피규레이션・파라메터의 데이터 범위에 관한 설명을 기술합니다. -
Constraint 유저 정의 컨피규레이션・파라메터의 제약조건에 관한 설명을 기술합니다. -
RT-Component Configuration Parameter
Configuration 설정을 하는 컨피규레이션 명입니다. 일람에서 선택합니다. ○
Default Value 설정 대상 컨피규레이션의 디폴트 값입니다. 미리 디폴트치가 설정되어 있는 항목에 대해서는 명칭 선택시에 디폴트치가 설정됩니다. -

문서 정보 설정 페이지

생성 대상의 RT컴퍼넌트에 관한 각종 문서 정보를 입력합니다.

문서 정보 입력 페이지


이 페이지로 입력된 정보는, 생성된 코드에 doxygen 형식으로 설정됩니다.
이하에 각 입력 항목에 대해 설명하겠습니다.

문서 정보 설정 페이지 항목 설명

항목 설명 필수
컴퍼넌트 개요
Description 생성하는 RT컴퍼넌트의 개요 설명을 기술합니다. -
Input and Output RT컴퍼넌트의 입출력에 관한 개략 설명을 기술합니다. -
Algorithm etc RT컴퍼넌트가 사용하고 있는 알고리즘등의 설명을 기술합니다. -
Other
Creator, Contact information RT컴퍼넌트의 작성자 및 연락처에 관한 정보를 기술합니다. -
License, Use condition RT컴퍼넌트의 라이센스 정보, 사용 조건에 관한 정보를 기술합니다. -
Reference 참고 문헌 정보를 기술합니다. -
VersionUp Logs
VersionUp Logs 이번 변경 내용에 관한 로그 정보를 기술합니다. -
History 과거의 버전 업시의 로그 정보를 표시합니다. -

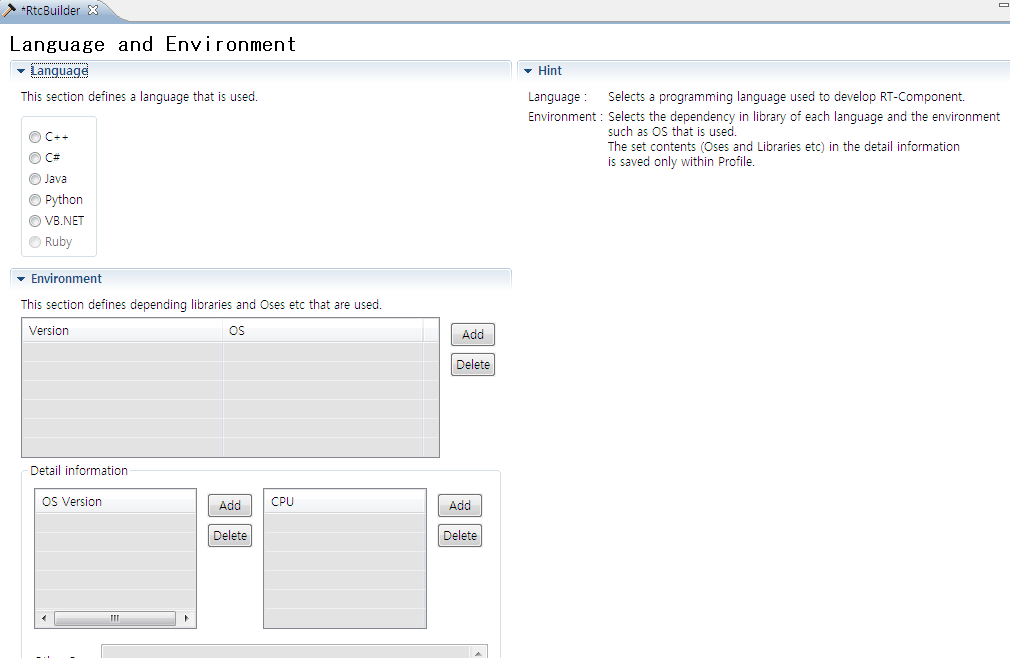

언어·환경 정보 입력 페이지

입력한 RT 컴퍼넌트 사양에 근거해 생성하는 템플릿·소스 코드의 언어 선택이나, OS 등의 실행 환경, 의존 라이브러리등을 입력하는 페이지입니다.

언어·환경 정보 입력 페이지


　생성 대상의 언어 마다 섹션이 나뉘어져 있습니다. 생성하고 싶은 언어의 섹션을 선택해, 각 언어 고유의 설정 정보를 입력해 주세요. 어느 섹션을 선택했을 경우에는, 다른 섹션은 모두 닫게 되어 있습니다. 코드 생성 실행시(기본 프로파일 입력 페이지의「Code Generation 」버튼 클릭시)에 선택되고 있던 섹션의 언어용 템플릿 코드가 생성됩니다. 이하에 각 입력 항목에 대해 설명합니다.

언어·환경 정보 입력 페이지 항목 설명

항목 설명 필수
Language 생성 대상의 언어를 지정합니다. ○
Enviornment
Version 생성 대상 RTC를 실장하고 있는 언어의 버젼 정보를 설정합니다. -
OS 생성 대상 RTC가 동작하는 OS정보를 설정합니다. -
OS Version 생성 대상 RTC가 동작하는 OS의 버젼 정보를 설정합니다. -
CPU 생성 대상 RTC가 동작하는 CPU 아키텍쳐 정보를 설정합니다. -
Other OSes 생성 대상 RTC가 동작하는 OS에 대해서, 버젼 정보 이외의 보충 정보를 설정합니다. -
Other CPUs 생성 대상 RTC가 동작하는 CPU에 대해서, 아키텍쳐 정보 이외의 보충 정보를 설정합니다. -
Libraries
Name 생성 대상 RTC가 이용하는 외부 라이브러리의 명칭을 지정합니다. ○
Version 생성 대상 RTC가 이용하는 외부 라이브러리의 버전 정보를 지정합니다. -
Info. 생성 대상 RTC가 이용하는 외부 라이브러리의 보충 정보를 지정합니다. -

RTC 프로파일 XML 편집 페이지

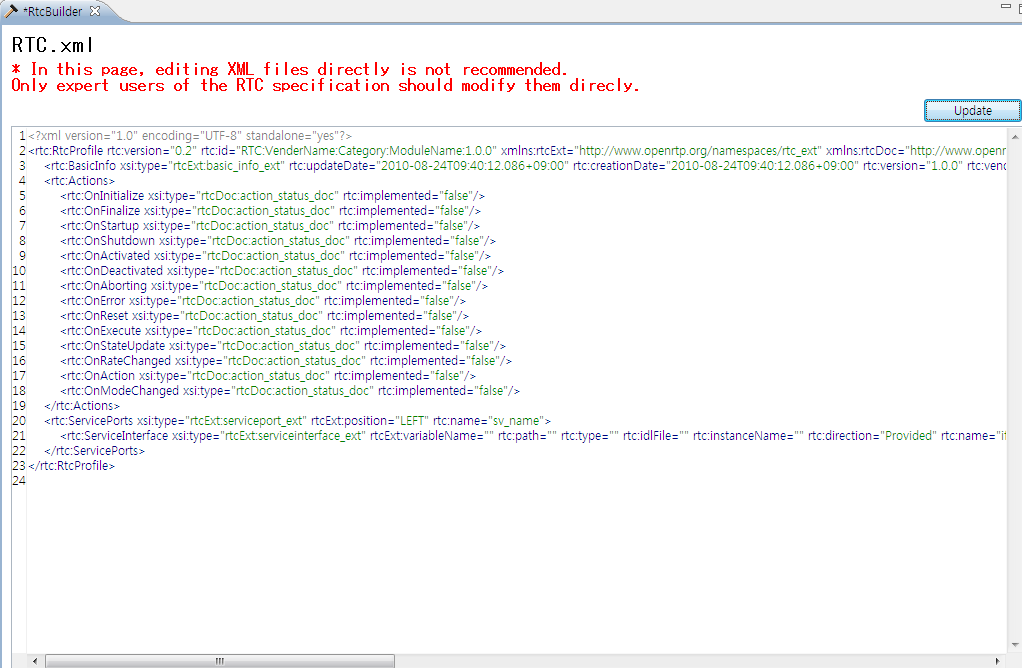

입력한 RT 컴퍼넌트 사양을 적은 XML 파일 (RTC.xml)의 내용 확인, 편집을 실시하는 페이지입니다.다른 페이지로 설정한 내용을 확인하거나 GUI 화면에서는 입력할 수 없는 항목을 직접 편집하기 위해서 사용합니다.

언어·환경 정보 입력 페이지


표시되는 RT컴포넌트 사양의 내용은, 이 페이지로 전환했을 때에 타페이지로 설정되어 있는 내용을 기본으로 작성됩니다.
화면 오른쪽 상단의「Update」버튼을 클릭하면, 이 페이지로 설정, 변경한 내용을 다른 페이지에 반영시킬 수 있습니다 (다른 페이지로 반영시킬 뿐으로, 파일에의 기입은 실시하지 않습니다.) 또, 이하와 같은 화면이 표시되어 변경점을 확인할 수 있습니다. 수정 내용을 다른 페이지에 반영하는 경우에는「OK」를 클릭해 주세요.

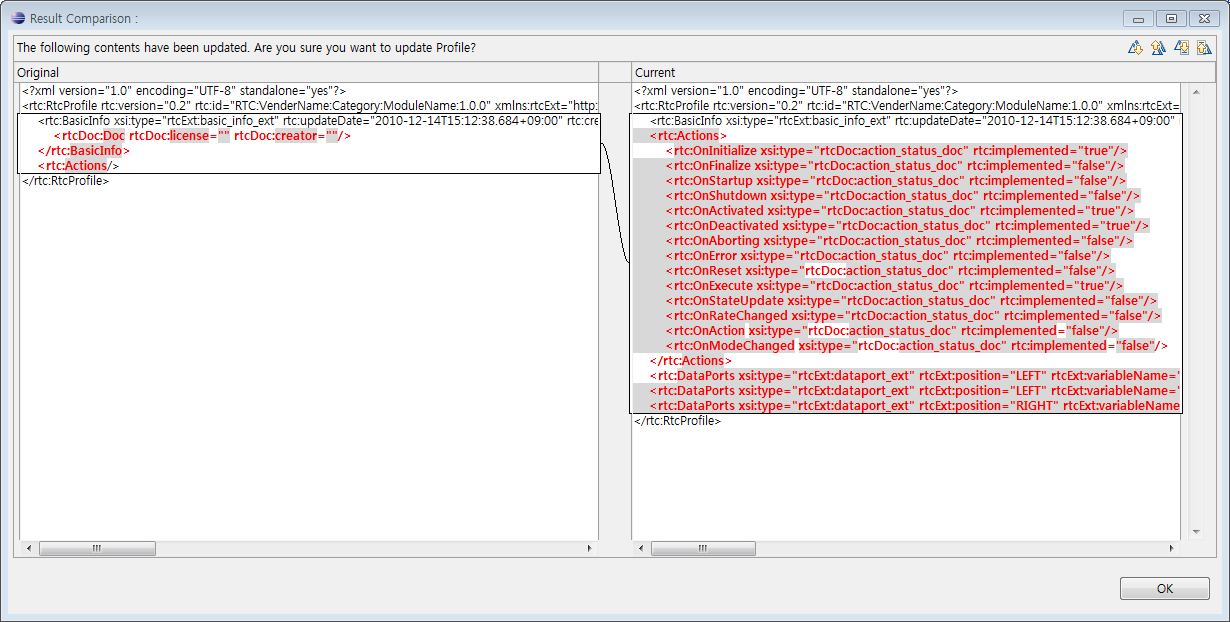

XML 편집 내용 비교 화면


　이 페이지에서 직접 입력한 내용은, 이 페이지를 표시하고 있는 상태로 보존했을 경우만 보존됩니다. 이 페이지에서 내용 편집 후, 타페이지를 연 상태로 보존하면, 다른 페이지에서 입력한 항목이 우선됩니다. 이 페이지의 내용을 보존하는 경우에는 RTC.xml 의 schema 정의에 따른 바리데이션을 합니다. 바리데이션시에 에러가 발견되었을 경우는, 이하와 같은 에러 메세지가 표시되기 때문에 표시 내용을 참고에 해당 부분를 수정해 주세요.

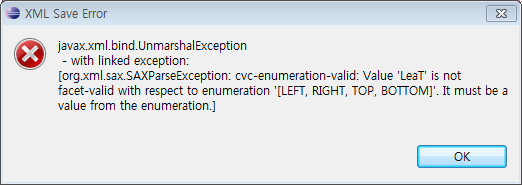

XML 바리데이션 에러의 예


제약 정보의 기술 방식

데이터포트 및 유저 정의 컨피규레이션·파라미터에의 제약 조건은 이하의 서식에서 설정합니다.

제약 조건의 기술 방식

설정 내용 설정 서식
지정 없음 공백
100(즉치) 100
100이상 x >= 100
100이하 x<=100
100초 x>100
100미만 x<100
100이상 200 이하 100<=x<=200
100초200 미만 100<x<200
열거형 (9600,19200,115200)
배열형 x>100, x>200, x>300
해시형 {key0: 100<x<200, key1: x>=100}
