コンフィギュレーション (応用編)

コンフィギュレーション(基本編)では、コンフィギュレーションの基本的な使い方について説明しました。応用編では、もう少し踏み込んだ使い方について解説します。

コールバックの利用

コンフィギュレーションパラメータのコールバックの利用について説明します。
コンフィギュレーションには、以下のコールバックがあります。

  • OnUpdateCallback
  • OnUpdateParamCallback
  • OnSetConfigurationSetCallback
  • OnAddConfigurationAddCallback
  • OnRemoveConfigurationSetCallback
  • OnActivateSetCallback

以下のようにしてコールバックを設定します。

OnUpdateCallback

 class MyOnUpdate
     : public RTC::OnUpdateCallback
 {
 public:
     MyOnUpdate(ConfigurationTest *obj)
     {
         myobj = obj;
    }
    virtual void operator()(const char* config_set)
    {
        RTC::ExecutionContextList_var ecs;
        ecs = myobj->get_owned_contexts();
        ecs[(CORBA::ULong)0]->set_rate(myobj->m_interval);
        std::cout << "OnUpdateCallback\t" << config_set << std::endl;
    }
 private:
     ConfigurationTest *myobj;
 };

OnUpdateParamCallback

 class MyOnUpdateParam
    : public RTC::OnUpdateParamCallback
 {
 public:
    MyOnUpdateParam(ConfigurationTest *obj)
    {
        myobj = obj;
    }
    virtual void operator()(const char* config_set, const char* config_param)
    {
        RTC::ExecutionContextList_var ecs;
        ecs = myobj->get_owned_contexts();
        ecs[(CORBA::ULong)0]->set_rate(myobj->m_interval);
        std::cout << "OnUpdateParamCallback\t" << config_set << "\t" << config_param <<  std::endl;
    }
 private:
    ConfigurationTest *myobj;
 };

OnSetConfigurationSetCallback

 class MyOnSetConfigurationSet
    : public RTC::OnSetConfigurationSetCallback
 {
 public:
    MyOnSetConfigurationSet(ConfigurationTest *obj)
    {
        myobj = obj;
    }
    virtual void operator()(const coil::Properties& config_set)
    {
        RTC::ExecutionContextList_var ecs;
        ecs = myobj->get_owned_contexts();
        ecs[(CORBA::ULong)0]->set_rate(myobj->m_interval);
        std::cout << "OnSetConfiguration\t" << config_set.getName() << "\t" << config_set.getValue() << std::endl;
    }
 private:
    ConfigurationTest *myobj;
 };

OnAddConfigurationAddCallback

 class MyOnAddConfigurationAdd
    : public RTC::OnAddConfigurationAddCallback
 {
 public:
    MyOnAddConfigurationAdd(ConfigurationTest *obj)
    {
        myobj = obj;
    }
    virtual void operator()(const coil::Properties& config_set)
    {
        RTC::ExecutionContextList_var ecs;
        ecs = myobj->get_owned_contexts();
        ecs[(CORBA::ULong)0]->set_rate(myobj->m_interval);
        std::cout << "OnAddConfigurationAdd\t" << config_set.getName() << "\t" << config_set.getValue() << std::endl;
    }
 private:
    ConfigurationTest *myobj;
 };

OnRemoveConfigurationSetCallback

 class MyOnRemoveConfigurationSet
    : public RTC::OnRemoveConfigurationSetCallback
 {
 public:
    MyOnRemoveConfigurationSet(ConfigurationTest *obj)
    {
        myobj = obj;
    }
    virtual void operator()(const char* config_set)
    {
        RTC::ExecutionContextList_var ecs;
        ecs = myobj->get_owned_contexts();
        ecs[(CORBA::ULong)0]->set_rate(myobj->m_interval);
        std::cout << "OnRemoveConfigurationSet\t" << config_set << std::endl;
    }
 private:
    ConfigurationTest *myobj;
 };

OnActivateSetCallback

 class MyOnActivateSet
    : public RTC::OnActivateSetCallback
 {
 public:
    MyOnActivateSet(ConfigurationTest *obj)
    {
        myobj = obj;
    }
    virtual void operator()(const char* config_id)
    {
        RTC::ExecutionContextList_var ecs;
        ecs = myobj->get_owned_contexts();
        ecs[(CORBA::ULong)0]->set_rate(myobj->m_interval);
        std::cout << "OnActivateSet\t" << config_id << std::endl;
    }
 private:
    ConfigurationTest *myobj;
 };

サンプル

参考までに、コールバックが呼ばれると実行周期がコンフィギュレーションパラメーター Interval に設定されるという例を示します。 アクティブ、非アクティブに遷移したときにコールバックにより、コンフィギュレーションパラメーターが変更されることを確認します。

コンフィギュレーション(初期編) を参照して、初期パラメーターを設定します。

 static const char* configurationtest_spec[] =
  {
    "implementation_id", "ConfigurationTest",
    "type_name",            "ConfigurationTest",
    "description",            "Configuration Test Component",
    "version",                  "1.0.0",
    "vendor",                  "hogehoge",
    "category",               "TEST",
    "activity_type",         "PERIODIC",
    "kind",                     "DataFlowComponent",
    "max_instance",       "1",
    "language",              "C++",
    "lang_type",             "compile",
    // Configuration variables
    "conf.default.Interval",   "1000",
    "conf.default.Test",        "0",
    // Widget
    "conf.__widget__.Interval",   "text",
    "conf.__widget__.Test",        "text",
    // Constraints
    "conf.__constraints__.Interval",    "0 < x < 10000",
    ""
  };

 RTC::ReturnCode_t ConfigurationTest::onInitialize()
 {
   this->m_configsets.setOnUpdate(new MyOnUpdate(this));
   this->m_configsets.setOnUpdateParam(new MyOnUpdateParam(this));
   this->m_configsets.setOnSetConfigurationSet(new MyOnSetConfigurationSet(this));
   this->m_configsets.setOnRemoveConfigurationSet(new MyOnRemoveConfigurationSet(this));
   this->m_configsets.setOnAddConfigurationSet(new MyOnAddConfigurationAdd(this));
   this->m_configsets.setOnActivateSet(new MyOnActivateSet(this));

   bindParameter("Interval", m_interval, "1000");
   bindParameter("Test", m_test, "0");

   return RTC::RTC_OK;
 }

m_configsets は ConfigAdminクラス (コンフィギュレーション情報管理オブジェクト)で、ConfigAdmin.h にコールバックの定義があります。

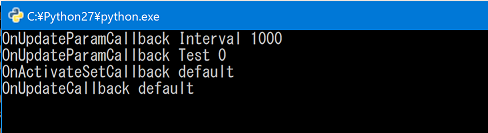

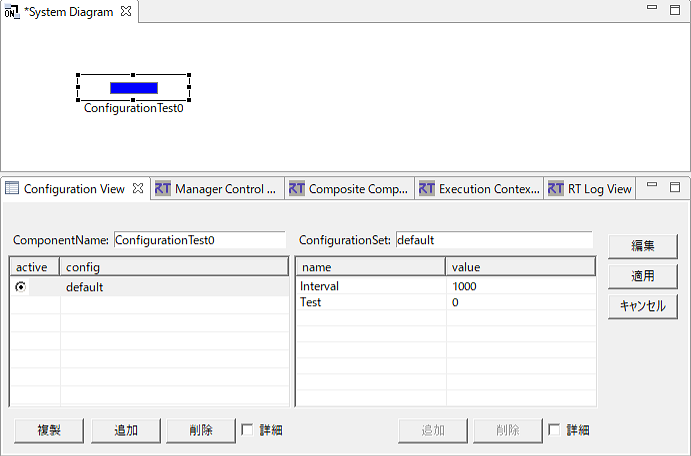

まず、RTC を起動して、RTC を配置します。コンソールには以下のように表示されます。

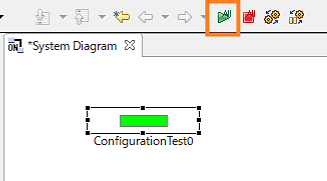

次に、RTC をアクティブにします。コンソールには以下のように表示されます。


 RTC::ReturnCode_t ConfigurationTest::onActivated(RTC::UniqueId ec_id)
 {
    coil::Properties cproperties("default");
    cproperties.setProperty("Interval", "1");
    this->m_configsets.setConfigurationSetValues(cproperties);
    this->m_configsets.activateConfigurationSet("default");
    std::cout << "Interval:\t" << m_interval << std::endl;
    this->m_configsets.update("default","Test");
    std::cout << "Interval:\t" << m_interval << std::endl;
    this->m_configsets.update("default");
    std::cout << "Interval:\t" << m_interval << std::endl;

    return RTC::RTC_OK;
 }


Interval を「1000」から「1」に設定します。

 cproperties.setProperty("Interval", "1");


コンフィギュレーションセットを取得し追加します。このときに OnSetConfiguration が呼ばれます。

 this->m_configsets.setConfigurationSetValues(cproperties);


コンフィギュレーションセットをアクティブ化します。このときに OnSetActivateSet が呼ばれますが、まだコンフィギュレーションパラメーターは変更されていません。

 this->m_configsets.activateConfigurationSet("default");


もう一つのコンフィギュレーションパラメーター Test のみをアップデートします。Interval は「1000」のままです。

 this->m_configsets.update("default","Test");


コンフィギュレーションセットを更新し Interval に「1」を設定します。

 this->m_configsets.update("default");

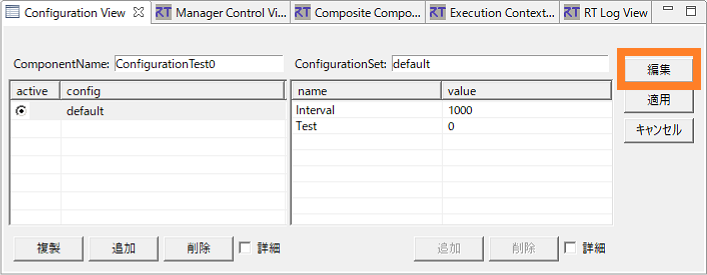

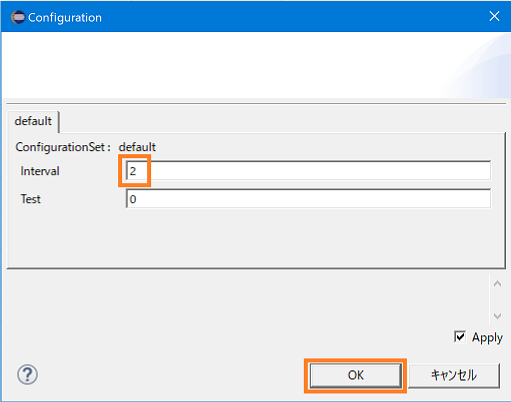

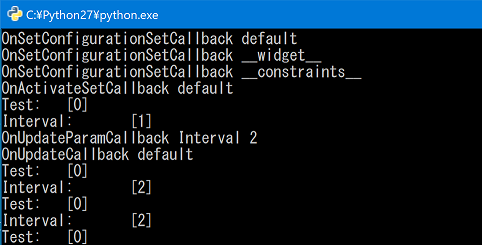

次に、アクティブ化したまま RTSystemEditor で Interval を「2」に変更します。コンソールには以下のように表示されます。

ConfigurationCallback03.png ConfigurationCallback04.png



まず、上述同様、コンフィギュレーションセットへの更新パラメータの追加とアクティブ化が行われます。 onExecute の後 または onStateUpdate() の直後に更新が行われます。

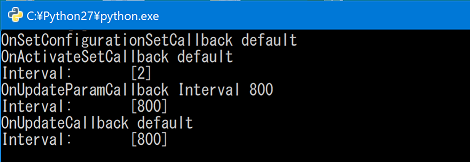

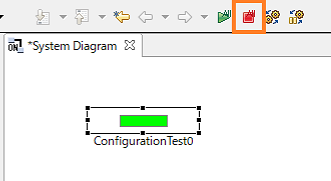

続いて、RTC を非アクティブにします。コンソールには以下のように表示されます。



 RTC::ReturnCode_t ConfigurationTest::onDeactivated(RTC::UniqueId ec_id)
 {
    coil::Properties cproperties("default");
    cproperties.setProperty("Interval", "800");
    this->m_configsets.setConfigurationSetValues(cproperties);
    this->m_configsets.activateConfigurationSet("default");
    std::cout << "Interval:\t" << m_interval << std::endl;
    this->m_configsets.update("default","Interval");
    std::cout << "Interval:\t" << m_interval << std::endl;
    this->m_configsets.update("default");
    std::cout << "Interval:\t" << m_interval << std::endl;

   return RTC::RTC_OK;
 }

アクティブにしたときと異なるのは、Interval を 800 にした箇所と、m_configsets.update("default","Interval") として Interval のみ更新しているところです。 今回は、m_configsets.update("default","Interval") で値が更新されているか確認できます。

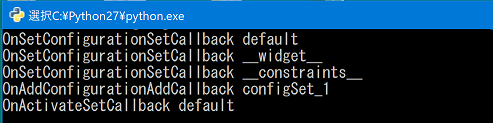

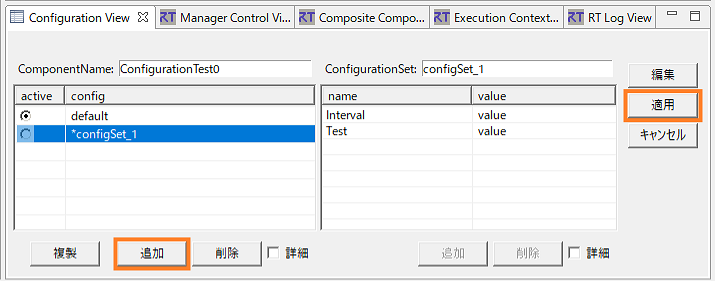

続いて、RTSyetemEditor でコンフィギュレーションセットを追加します。 図で [追加] ボタンをクリックした後に、[適用] ボタンをクリックすると OnAddConfigurationAddCallback を呼ぶことができます。 コンソールには以下のように表示されます。



同様に、コンフィギュレーションセットを削除することで OnRemoveConfigurationSetCallback を呼ぶことができます。


基本的に、パラメーターの変更は RTC のアクティビティが呼び出されるまではコンフィギュレーションパラメーターが外部で変更されても反映されませんが、コールバックを使うことでいろいろな設定ができるようになります。
