本講座では,システム工学における様々な問題を分析,設計するためのシステムモデリング言語: SysML (Systems Modeling Language) について解説を行います.また,実際にSysMLを使用して,簡単なロボットシステムのモデル作成演習も行います.本講座はSysMLで記述された分析/設計ドキュメントを理解したい方や,SysMLを利用してシステムの分析/設計作業を行いたい方を対象としており,SysMLで使用する要素や,モデル作成時の注意点などについて,実際にモデルを作成しながら説明を行います.
本プログラムは目安です。受講者の皆さまの進捗状況に応じて調整いたしますので、予めご了承ください。
SysMLモデリング実習を行うため、予めモデリング用ソフトウェアがインストールされたWindows PC(ノートPC)をお送りしていますのでお使いください。ただし、お送りしたノートPCをネットワークに接続できない場合は、Teams(TV会議)接続用PCを別途ご用意ください。

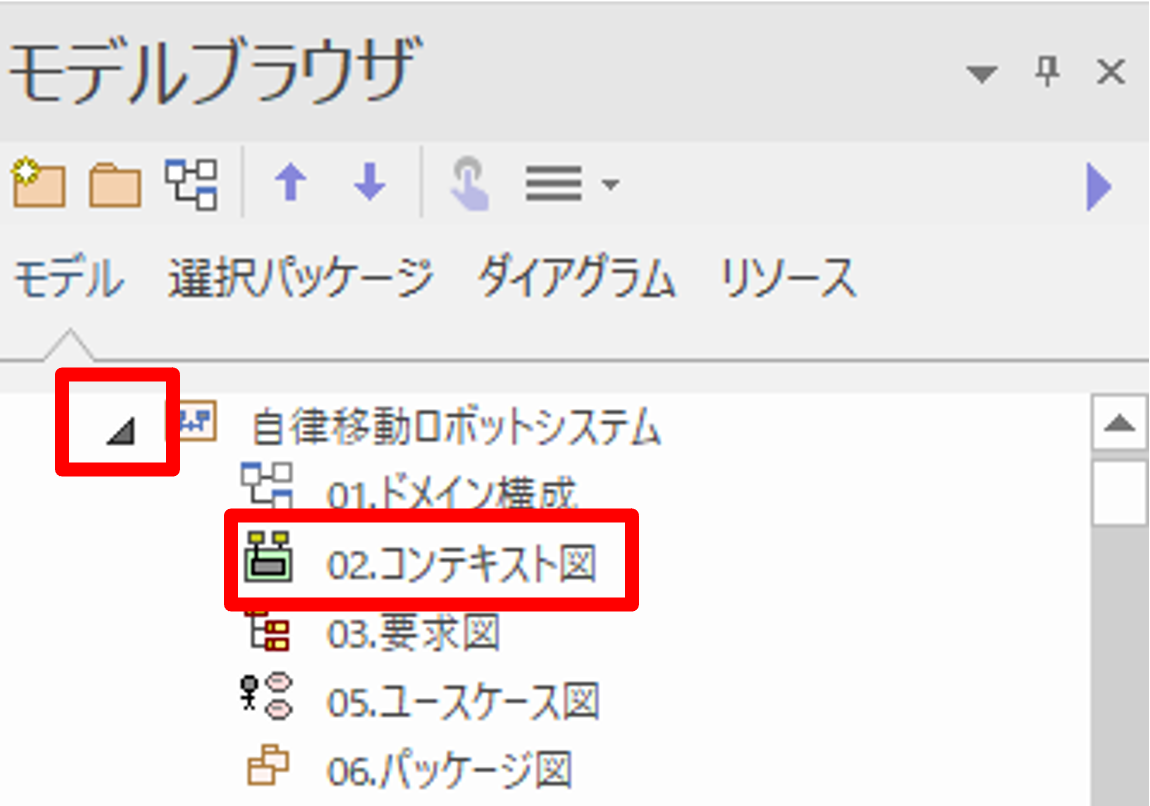

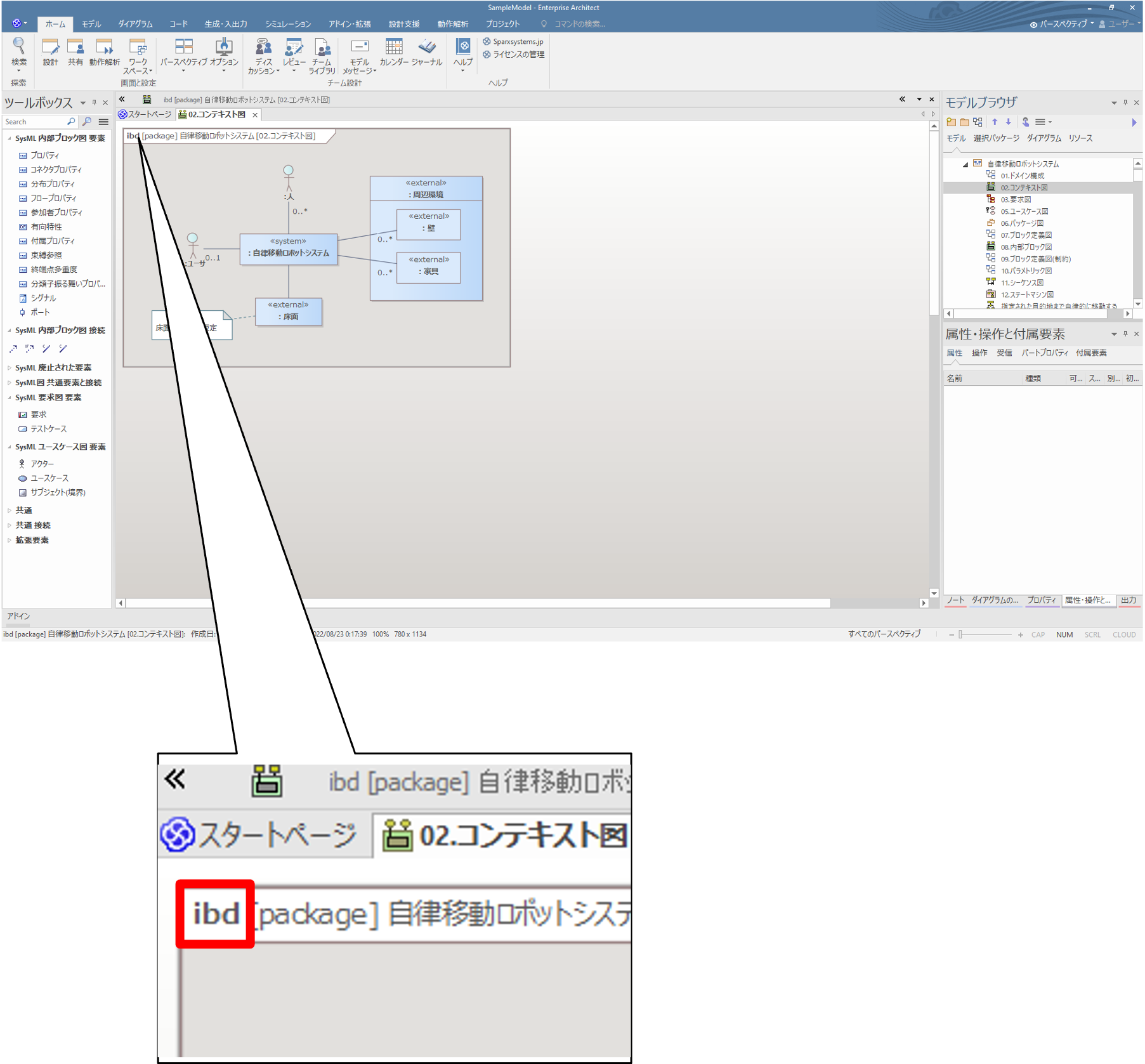

SysMLモデリングに使用するソフトウェア Enterprise Architect でモデル図が正常に起動できるかを念の為ご確認ください。
