생성 파일의 패키징 기능

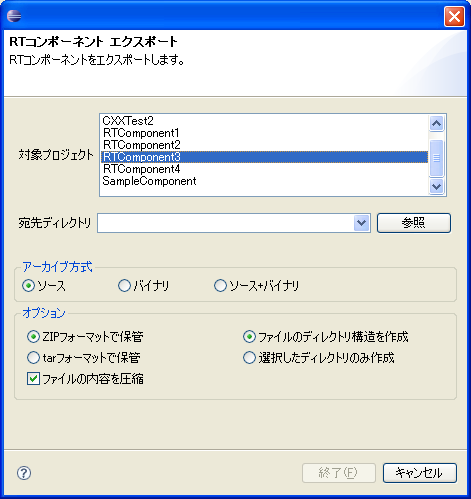

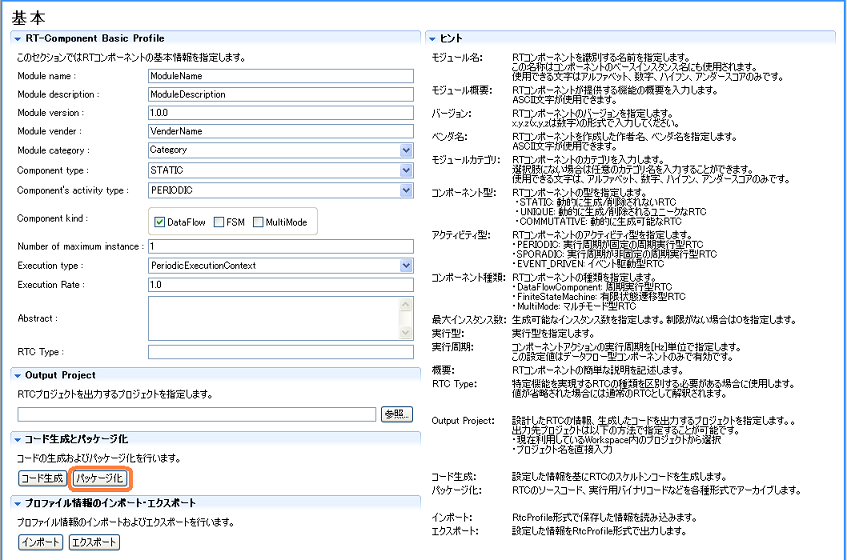

　생성한 템플릿 파일, 템플릿 파일을 기본으로 작성한 RT 컴퍼넌트의 실행용 바이노리필드등을 각종 형식에서 어카이브(archive) 하는 기능입니다. 기본 프로파일 입력 페이지의「 Export 」버튼을 클릭하면, 패키징 내용을 설정하기 위한 「RT컴퍼넌트 export」화면이 표시됩니다.

이하, 각 항목에 대해 설명하겠습니다.

※어카이브(archive) 방식(「소스」「바이너리」「소스＋바이너리」) 마다, 어느 파일 종류를 어카이브(archive)에 포함할까는, 후술의「설정 화면」에서 설정할 수 있습니다.

각종 설정

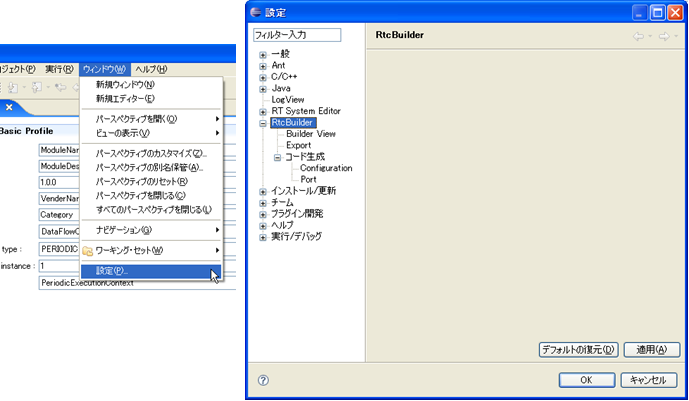

　여기에서는 RTCBuilder 의 각종 설정에 대해 설명합니다. RTCBuilder 의 설정 화면은, 화면상부 메뉴의[윈도우][설정....](을)를 선택해 표시되는 「설정」화면으로부터「 RTCBuilder 」를 선택한다고 표시됩니다.

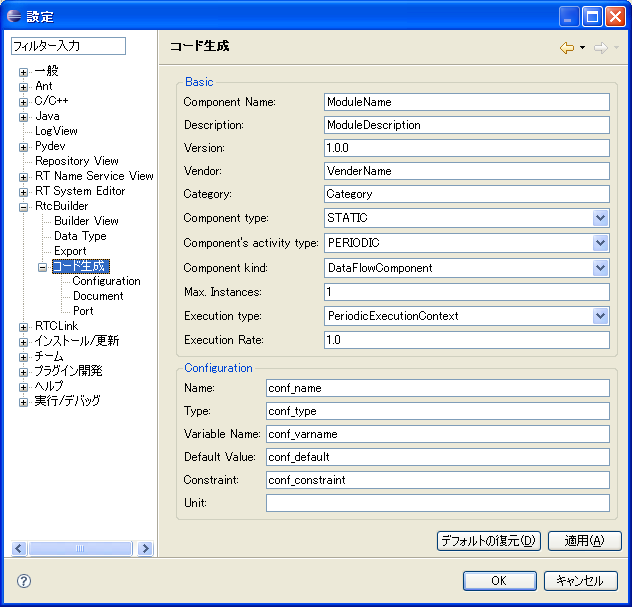

코드 생성

RTC 프로파일 에디터의 기본 프로파일 입력 페이지 및 컨피귤레이션·프로파일 입력 페이지에서 신규 에디터 표시시, 신규 항목 추가시에 디폴트로 설정되는 내용을 설정할 수 있습니다.

　덧붙여 이 설정 화면안의 디폴트 설정(「디폴트의 복원」버튼을 클릭했을 때에 설정되는 내용)은 이하대로입니다.

Port

RTC 프로파일 에디터의 데이터포트·프로파일 입력 페이지 및 서비스 포토·프로파일 입력 페이지에서 신규 항목을 추가했을 때에 디폴트로 설정되는 내용을 설정할 수 있습니다.

덧붙여 이 설정 화면안의 디폴트 설정(「디폴트의 복원」버튼을 클릭했을 때에 설정되는 내용)은 이하대로입니다.

Configuration

RTC 프로파일 에디터의 컨피귤레이션·프로파일 입력 페이지의 시스템·컨피귤레이션 정보로 표시되는 항목을 설정할 수 있습니다.

덧붙여 이 설정 화면안의 디폴트 설정(「디폴트의 복원」버튼을 클릭했을 때에 설정되는 내용)은 이하대로입니다.

Export

RT 컴퍼넌트의 패키징 기능의 각 어카이브(archive) 형식에 포함하는 파일을 설정할 수 있습니다.

설정 화면은 어카이브(archive) 형식마다의 섹션(Source Export, Binary Export, Source+Binary Export)으로 나누어져 있습니다.또, 각 섹션은 확장자(extension) 지정부와 파일명 지정부로부터 구성되어 있습니다.

　확장자(extension) 지정부에서는, 각 어카이브(archive) 형식에 포함하는 파일의 확장자(extension)를 설정할 수 있습니다.「타입의 선택」버튼을 클릭하면, 이하와 같은 타입 선택 화면이 표시되기 때문에, 어카이브(archive)에 포함하고 싶은 파일 타입을 선택해 주세요.

#br

파일 설정부에서는 어카이브(archive)에 포함하는 파일명을 설정할 수 있습니다.「파일명」리스트 하부의 「 Add 」버튼을 클릭하면 새로운 행이 추가되기 때문에, 어카이브(archive)에 포함하고 싶은 파일명을 직접 입력해 주세요.또,「 Delete 」버튼을 클릭하면, 선택하고 있는 행을 삭제할 수 있습니다. 윗 그림의 Export 설정 화면(섹션)의 예에서는, 어카이브(archive) 방식으로서「 Source+Binary 」를 선택했을 때에, 확장자(extension)가「 cpp 」「 h」인 파일과 파일명이「 Makefile 」「 README 」인 파일을 어카이브(archive)에 포함하는 설정이 됩니다. 덧붙여 이 설정 화면안의 디폴트 설정(「디폴트의 복원」버튼을 클릭했을 때에 설정되는 내용)은 이하대로입니다.

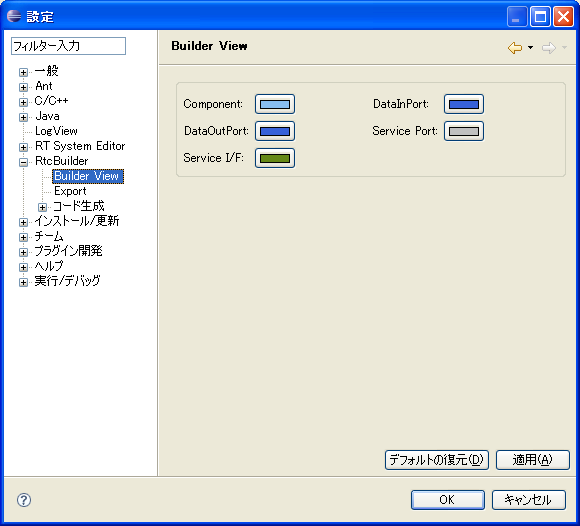

Build View

Build View 내에 표시되는 아이콘의 색정보를 설정할 수 있습니다.

각각의 색설정 버튼에 의해, 컴퍼넌트 본체, DataInPort, DataOutPort, ServicePort, ServiceInterface 의 색설정을 변경하는 것이 가능합니다.
