画面構成と機能(ビルドビュー 編)

ビルドビューは作成中の RT コンポーネントの設定内容をグラフィカルに表示するためのビューです。 ビルドビューの表示例を以下に示します。

ビルドビュー


 ビルドビュー内には、設定したRTコンポーネントの名称、データポート (InPort/OutPort) の数・名称、サービスポートの数・名称、サービスインターフェースの数・名称が表示されます。 また各ポートは、各設定画面で設定した表示位置に表示されます。

ビルドビューの表示

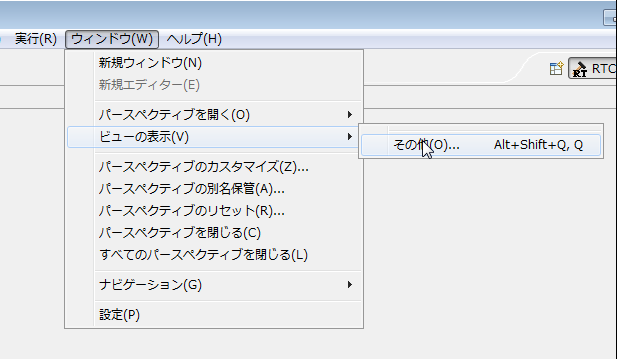

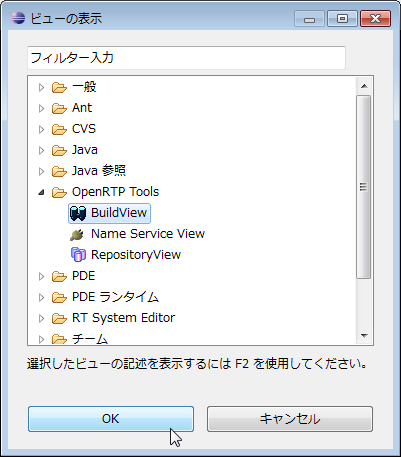

「 RTCBuilder 」パースペクティブ切り替え時にビルドビューが表示されていない場合、以下の手順にて表示することができます。 画面上部のメニューから[ウィンドウ]-[ビューの表示]-[その他]を選択。表示された「ビューの表示」画面にて、「OpenRTP Tools」-「BuildView」を選択。

ビルドビューの表示
