クラス RTC::PeriodicExecutionContext

PeriodicExecutionContext クラス. [詳細]

#include <PeriodicExecutionContext.h>

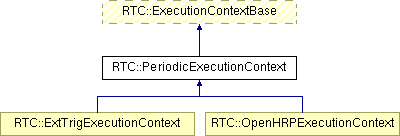

RTC::PeriodicExecutionContextに対する継承グラフ
RTC::ExecutionContextBase RTC::ExtTrigExecutionContext RTC::OpenHRPExecutionContext

すべてのメンバ一覧

構成

struct  Comp
 コンポーネント管理用構造体 [詳細]
class  DFP
 DFP クラス. [詳細]
class  DFPBase
 DFPBase クラス. [詳細]
struct  find_comp
 コンポーネント検索用ファンクタ [詳細]
class  find_participant
struct  invoke_on_rate_changed
 on_rate_changed 起動用ファンクタ [詳細]
struct  invoke_on_shutdown
 on_shutdown 起動用ファンクタ [詳細]
struct  invoke_on_startup
 on_startup 起動用ファンクタ [詳細]
struct  invoke_worker
 ワーカー実行用ファンクタ [詳細]
struct  Worker
 worker 用状態変数クラス [詳細]

Public メソッド

 PeriodicExecutionContext ()
 デフォルトコンストラクタ
 PeriodicExecutionContext (OpenRTM::DataFlowComponent_ptr owner, double rate=1000.0)
 コンストラクタ
virtual ~PeriodicExecutionContext (void)
virtual ExecutionContextService_ptr getObjRef (void)
 CORBA オブジェクト参照の取得.
virtual int open (void *args)
 ExecutionContext用アクティビティスレッドを生成する.
virtual int svc (void)
 ExecutionContext 用のスレッド実行関数.
virtual int close (unsigned long flags)
 ExecutionContext 用のスレッド実行関数.
virtual CORBA::Boolean is_running (void) throw (CORBA::SystemException)
 ExecutionContext 実行状態確認関数.
virtual ReturnCode_t start (void) throw (CORBA::SystemException)
 ExecutionContext の実行を開始.
virtual ReturnCode_t stop (void) throw (CORBA::SystemException)
 ExecutionContext の実行を停止.
virtual CORBA::Double get_rate (void) throw (CORBA::SystemException)
 ExecutionContext の実行周期(Hz)を取得する.
virtual ReturnCode_t set_rate (CORBA::Double rate) throw (CORBA::SystemException)
 ExecutionContext の実行周期(Hz)を設定する.
virtual ReturnCode_t activate_component (LightweightRTObject_ptr comp) throw (CORBA::SystemException)
 RTコンポーネントをアクティブ化する.
virtual ReturnCode_t deactivate_component (LightweightRTObject_ptr comp) throw (CORBA::SystemException)
 RTコンポーネントを非アクティブ化する.
virtual ReturnCode_t reset_component (LightweightRTObject_ptr comp) throw (CORBA::SystemException)
 RTコンポーネントをリセットする.
virtual LifeCycleState get_component_state (LightweightRTObject_ptr comp) throw (CORBA::SystemException)
 RTコンポーネントの状態を取得する.
virtual ExecutionKind get_kind (void) throw (CORBA::SystemException)
 ExecutionKind を取得する.
virtual ReturnCode_t add_component (LightweightRTObject_ptr comp) throw (CORBA::SystemException)
 RTコンポーネントを追加する.
virtual RTC::ReturnCode_t bindComponent (RTObject_impl *rtc)
 コンポーネントをバインドする。
virtual ReturnCode_t remove_component (LightweightRTObject_ptr comp) throw (CORBA::SystemException)
 RTコンポーネントを参加者リストから削除する.
virtual ExecutionContextProfile * get_profile (void) throw (CORBA::SystemException)
 ExecutionContextProfile を取得する.

Protected 型

typedef LifeCycleState ExecContextState
typedef RTC_Utils::StateHolder
< ExecContextState
ECStates
typedef std::vector< Comp >
::iterator
CompItr

Protected 変数

std::vector< Compm_comps
 コンポーネントの参加者リスト
Logger rtclog
 ロガーストリーム
bool m_running
 ExecutionContext の実行状態 true: running, false: stopped.
bool m_svc
 ExecutionContext のスレッド実行フラグ.
Worker m_worker
 svn用の状態変数
ExecutionContextProfile m_profile
 ExecutionContextProfile.
coil::Mutex m_profileMutex
coil::TimeValue m_period
 ExecutionContext の実行周期.
ExecutionContextService_var m_ref
 ExecutionContextService オブジェクトへの参照.
bool m_nowait
 ExecutionContext 即時実行(wait無し実行)フラグ.

説明

PeriodicExecutionContext クラス.

Periodic Sampled Data Processing(周期実行用)ExecutionContextクラス。

から:
0.4.0

型定義

typedef std::vector<Comp>::iterator RTC::PeriodicExecutionContext::CompItr [protected]
typedef LifeCycleState RTC::PeriodicExecutionContext::ExecContextState [protected]

コンストラクタとデストラクタ

RTC::PeriodicExecutionContext::PeriodicExecutionContext (  )

デフォルトコンストラクタ

デフォルトコンストラクタ プロファイルに以下の項目を設定する。

  • kind : PERIODIC
  • rate : 0.0
RTC::PeriodicExecutionContext::PeriodicExecutionContext ( OpenRTM::DataFlowComponent_ptr  owner,
double  rate = 1000.0
)

コンストラクタ

コンストラクタ 設定された値をプロファイルに設定する。

引数:
owner 当該 Executioncontext の owner
rate 動作周期(Hz)(デフォルト値:1000)
virtual RTC::PeriodicExecutionContext::~PeriodicExecutionContext ( void   )  [virtual]

デストラクタ


関数

virtual ReturnCode_t RTC::PeriodicExecutionContext::activate_component ( LightweightRTObject_ptr  comp  )  throw (CORBA::SystemException) [virtual]

RTコンポーネントをアクティブ化する.

Inactive 状態にあるRTコンポーネントをActive に遷移させ、アクティ ブ化する。この操作が呼ばれた結果、on_activate が呼び出される。指 定したRTコンポーネントが参加者リストに含まれない場合は、 BAD_PARAMETER が返される。指定したRTコンポーネントの状態が Inactive 以外の場合は、PRECONDITION_NOT_MET が返される。

引数:
comp アクティブ化対象RTコンポーネント
戻り値:
ReturnCode_t 型のリターンコード
virtual ReturnCode_t RTC::PeriodicExecutionContext::add_component ( LightweightRTObject_ptr  comp  )  throw (CORBA::SystemException) [virtual]

RTコンポーネントを追加する.

指定したRTコンポーネントを参加者リストに追加する。追加されたRTコ ンポーネントは attach_context が呼ばれ、Inactive 状態に遷移する。 指定されたRTコンポーネントがnullの場合は、BAD_PARAMETER が返され る。指定されたRTコンポーネントが DataFlowComponent 以外の場合は、 BAD_PARAMETER が返される。

引数:
comp 追加対象RTコンポーネント
戻り値:
ReturnCode_t 型のリターンコード
virtual RTC::ReturnCode_t RTC::PeriodicExecutionContext::bindComponent ( RTObject_impl rtc  )  [virtual]

コンポーネントをバインドする。

コンポーネントをバインドする。

引数:
rtc RTコンポーネント
戻り値:
ReturnCode_t 型のリターンコード

RTC::ExecutionContextBaseを実装しています。

virtual int RTC::PeriodicExecutionContext::close ( unsigned long  flags  )  [virtual]

ExecutionContext 用のスレッド実行関数.

ExecutionContext 用のスレッド終了時に呼ばれる。コンポーネントオ ブジェクトの非アクティブ化、マネージャへの通知を行う。これは coil::Task サービスクラスメソッドのオーバーライド。

引数:
flags 終了処理フラグ
戻り値:
終了処理結果
virtual ReturnCode_t RTC::PeriodicExecutionContext::deactivate_component ( LightweightRTObject_ptr  comp  )  throw (CORBA::SystemException) [virtual]

RTコンポーネントを非アクティブ化する.

Inactive 状態にあるRTコンポーネントを非アクティブ化し、Inactive に遷移させる。この操作が呼ばれた結果、on_deactivate が呼び出され る。指定したRTコンポーネントが参加者リストに含まれない場合は、 BAD_PARAMETER が返される。指定したRTコンポーネントの状態が Active 以外の場合は、PRECONDITION_NOT_MET が返される。

引数:
comp 非アクティブ化対象RTコンポーネント
戻り値:
ReturnCode_t 型のリターンコード
virtual LifeCycleState RTC::PeriodicExecutionContext::get_component_state ( LightweightRTObject_ptr  comp  )  throw (CORBA::SystemException) [virtual]

RTコンポーネントの状態を取得する.

指定したRTコンポーネントの状態(LifeCycleState)を取得する。指定し たRTコンポーネントが参加者リストに含まれない場合は、 UNKNOWN_STATE が返される。

引数:
comp 状態取得対象RTコンポーネント
戻り値:
現在の状態(LifeCycleState)
virtual ExecutionKind RTC::PeriodicExecutionContext::get_kind ( void   )  throw (CORBA::SystemException) [virtual]

ExecutionKind を取得する.

本 ExecutionContext の ExecutionKind を取得する

戻り値:
ExecutionKind
virtual ExecutionContextProfile* RTC::PeriodicExecutionContext::get_profile ( void   )  throw (CORBA::SystemException) [virtual]

ExecutionContextProfile を取得する.

本 ExecutionContext のプロファイルを取得する。

戻り値:
ExecutionContextProfile
virtual CORBA::Double RTC::PeriodicExecutionContext::get_rate ( void   )  throw (CORBA::SystemException) [virtual]

ExecutionContext の実行周期(Hz)を取得する.

Active 状態にてRTコンポーネントが実行される周期(単位:Hz)を取得す る。

戻り値:
処理周期(単位:Hz)
virtual ExecutionContextService_ptr RTC::PeriodicExecutionContext::getObjRef ( void   )  [inline, virtual]

CORBA オブジェクト参照の取得.

本オブジェクトの ExecutioncontextService としての CORBA オブジェ クト参照を取得する。

戻り値:
CORBA オブジェクト参照

RTC::ExecutionContextBaseを実装しています。

参照先 m_ref.

virtual CORBA::Boolean RTC::PeriodicExecutionContext::is_running ( void   )  throw (CORBA::SystemException) [virtual]

ExecutionContext 実行状態確認関数.

この操作は ExecutionContext が Runnning 状態の場合に true を返す。 Executioncontext が Running の間、当該 Executioncontext に参加し ている全てのアクティブRTコンポーネントが、ExecutionContext の実 行種類に応じて実行される。

戻り値:
状態確認関数(動作中:true、停止中:false)
virtual int RTC::PeriodicExecutionContext::open ( void *  args  )  [virtual]

ExecutionContext用アクティビティスレッドを生成する.

Executioncontext 用の内部アクティビティスレッドを生成し起動する。 これは coil::Task サービスクラスメソッドのオーバーライド。

引数:
args 通常は0
戻り値:
生成処理実行結果
virtual ReturnCode_t RTC::PeriodicExecutionContext::remove_component ( LightweightRTObject_ptr  comp  )  throw (CORBA::SystemException) [virtual]

RTコンポーネントを参加者リストから削除する.

指定したRTコンポーネントを参加者リストから削除する。削除された RTコンポーネントは detach_context が呼ばれる。指定されたRTコンポー ネントが参加者リストに登録されていない場合は、BAD_PARAMETER が返 される。

引数:
comp 削除対象RTコンポーネント
戻り値:
ReturnCode_t 型のリターンコード
virtual ReturnCode_t RTC::PeriodicExecutionContext::reset_component ( LightweightRTObject_ptr  comp  )  throw (CORBA::SystemException) [virtual]

RTコンポーネントをリセットする.

Error 状態のRTコンポーネントの復帰を試みる。この操作が呼ばれた結 果、on_reset が呼び出される。指定したRTコンポーネントが参加者リ ストに含まれない場合は、BAD_PARAMETER が返される。指定したRTコン ポーネントの状態が Error 以外の場合は、PRECONDITION_NOT_MET が返 される。

引数:
comp リセット対象RTコンポーネント
戻り値:
ReturnCode_t 型のリターンコード
virtual ReturnCode_t RTC::PeriodicExecutionContext::set_rate ( CORBA::Double  rate  )  throw (CORBA::SystemException) [virtual]

ExecutionContext の実行周期(Hz)を設定する.

Active 状態にてRTコンポーネントが実行される周期(単位:Hz)を設定す る。実行周期の変更は、DataFlowComponentAction の on_rate_changed によって各RTコンポーネントに伝達される。

引数:
rate 処理周期(単位:Hz)
戻り値:
ReturnCode_t 型のリターンコード
virtual ReturnCode_t RTC::PeriodicExecutionContext::start ( void   )  throw (CORBA::SystemException) [virtual]

ExecutionContext の実行を開始.

ExecutionContext の実行状態を Runnning とするためのリクエストを 発行する。ExecutionContext の状態が遷移すると ComponentAction::on_startup が呼び出される。参加しているRTコンポー ネントが、初期化されるまで ExecutionContext を開始することはでき ない。ExecutionContext は複数回開始/停止を繰り返すことができる。

戻り値:
ReturnCode_t 型のリターンコード
virtual ReturnCode_t RTC::PeriodicExecutionContext::stop ( void   )  throw (CORBA::SystemException) [virtual]

ExecutionContext の実行を停止.

ExecutionContext の状態を Stopped とするためのリクエストを発行す る。遷移が発生した場合は、ComponentActionon_shutdown が呼び出 される。参加しているRTコンポーネントが終了する前に ExecutionContext を停止する必要がある。ExecutionContext は複数回 開始/停止を繰り返すことができる。

戻り値:
ReturnCode_t 型のリターンコード
virtual int RTC::PeriodicExecutionContext::svc ( void   )  [virtual]

ExecutionContext 用のスレッド実行関数.

ExecutionContext 用のスレッド実行関数。登録されたコンポーネント の処理を呼び出す。

戻り値:
実行結果

RTC::ExtTrigExecutionContext, と RTC::OpenHRPExecutionContextで再定義されています。


変数

std::vector<Comp> RTC::PeriodicExecutionContext::m_comps [protected]

コンポーネントの参加者リスト

ExecutionContext 即時実行(wait無し実行)フラグ.

coil::TimeValue RTC::PeriodicExecutionContext::m_period [protected]

ExecutionContext の実行周期.

ExecutionContextProfile RTC::PeriodicExecutionContext::m_profile [protected]

ExecutionContextProfile.

ExecutionContextService_var RTC::PeriodicExecutionContext::m_ref [protected]

ExecutionContextService オブジェクトへの参照.

参照元 getObjRef().

ExecutionContext の実行状態 true: running, false: stopped.

ExecutionContext のスレッド実行フラグ.

svn用の状態変数

ロガーストリーム
