画像処理コンポーネントの作成 (Windows 8.1, OpenRTM-aist-1.1.2-RELEASE, OpenRTP-1.1.2, CMake-3.5.1, VS2013)

はじめに

このケーススタディでは、簡単な画像処理をコンポーネント化する方法を紹介します。既存のカメラコンポーネントと画像表示コンポーネントを利用し、カメラからの画像を左右(または上下)に反転させる処理部分をコンポーネントとして作成してカメラの画像を反転させ表示するシステムを作成します。

画像を反転する処理は簡単に実装することができますが、ここではより簡単に実装するために OpenCV ライブラリを利用し、汎用性の高い RTコンポーネントを作成します。

OpenCVとは

OpenCV (オープンシーブイ) とはかつてインテルが、現在はItseezが開発・公開しているオープンソースのコンピュータービジョン向けライブラリです。

Wikipediaより抜粋。

作成する RTコンポーネント

  • Flip コンポーネント: OpenCV ライブラリが提供する様々な画像処理関数のうち、cv::flip() 関数を用いて画像の反転を行う RTコンポーネント。

cv::flip 関数の RTコンポーネント化

入力された画像を左右または上下に反転し出力する RTコンポーネントを、OpenCV ライブラリの cv::flip 関数を利用して作成します。作成および実行環境は Windows上 の Visual Studio を想定しています。対象 OpenRTM-aist のバージョンは 1.1.2 です。

作成手順はおおよそ以下のようになります。

  • 動作環境・開発環境についての確認
  • OpenCV と cv::flip 関数についての確認
  • コンポーネントの仕様を決める
  • RTCBuilder を用いたソースコードのひな形の作成
  • アクティビティ処理の実装
  • コンポーネントの動作確認

cv::flip関数について

cv::flip 関数は、OpenCV で標準的に用いられている cv::Mat 型の画像データを垂直軸 (左右反転)、水平軸 (上下反転)、または両軸 (上下左右反転)に対して反転させます。関数プロトタイプと入出力の引数の意味は以下の通りです。

 void flip(const Mat& src, Mat& dst, int flipMode)


 src       入力配列
 dst       出力配列。もしdst=NULLであれば、srcが上書きされます。
 flipMode 配列の反転方法の指定内容:
  flipMode = 0: X軸周りでの反転(上下反転)
  flipMode > 0: Y軸周りでの反転(左右反転)
  flipMode < 0: 両軸周りでの反転(上下左右反転)

コンポーネントの仕様 &aname(flip_info)

これから作成するコンポーネントを Flip コンポーネントと呼ぶことにします。

このコンポーネントは画像データ型の入力ポート (InPort) と、反転処理した画像を出力するための出力ポート (OutPort) を持ちます。それぞれのポートの名前を 入力ポート(InPort)名: originalImage、出力ポート(OutPort)名: flippedImage とします。

OpenRTM-aist には OpenCV を使用したビジョン関連のコンポーネントがサンプルとして付属しています。これらのコンポーネントのデータポートは画像の入出力に以下のような CameraImage 型を使用しています。

   struct CameraImage
     {
            /// Time stamp.
            Time tm;
            /// Image pixel width.
            unsigned short width;
            /// Image pixel height.
            unsigned short height;
            /// Bits per pixel.
            unsigned short bpp;
            /// Image format (e.g. bitmap, jpeg, etc.).
            string format;
            /// Scale factor for images, such as disparity maps,
            /// where the integer pixel value should be divided
            /// by this factor to get the real pixel value.
            double fDiv;
            /// Raw pixel data.
            sequence<octet> pixels;
     };

このFlipコンポーネントではこれらのサンプルコンポーネントとデータのやり取りができるよう同じく CameraImage型 を InPort と OutPort に使用することにします。

CameraImage型 は InterfaceDataTypes.idl で定義されており、C++であれば、InterfaceDataTypesSkel.h をインクルードすると使えるようになります。

また、画像を反転させる方向は、左右反転、上下反転、上下左右反転の3通りがあります。これを実行時に指定できるように、RTコンポーネントのコンフィギュレーション機能を使用して指定できるようにします。パラメーター名は flipMode という名前にします。

flipMode は cv::flip 関数の仕様に合わせて、型は int 型とし 上下反転、左右反転、上下左右反転それぞれに 0、1、-1 を割り当てることにします。

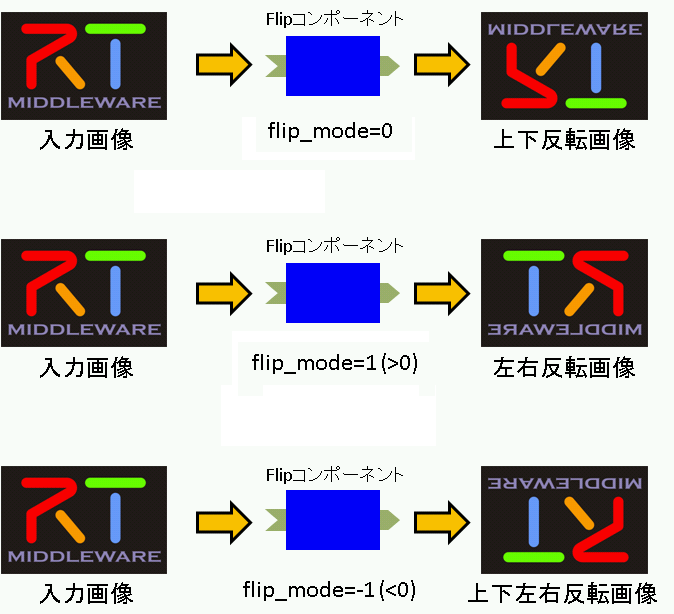

flipMode の各値での画像処理のイメージを下図に示します。

Flipコンポーネントの flipMode 指定時の画像反転パターン

以上から Flip コンポーネントの仕様をまとめます。

コンポーネント名称 Flip
InPort
ポート名 originalImage
CameraImage
説明 入力画像
OutPort
ポート名 flippedImage
CameraImage
説明 反転された画像
Configuration
パラメーター名 flipMode
int
デフォルト値 0
制約 (0、-1、1)
Widget radio
説明 反転モード
上下反転: 0
左右反転: 1
上下左右反転: -1

動作環境・開発環境

ここで動作環境および開発環境を確認しておきます。

OpenRTM-aist-1.1 以降では、コンポーネントのビルドに CMake を使用します。 また、RTC のひな形生成ツール RTCBuilder では、ドキュメントを入力してこれを Doxygen に処理させることで、コンポーネントのマニュアルも自動で生成することができるようになっており、CMake で Configure を行うときに Doxygen が要求されるため予めインストールしておく必要があります。

Flipコンポーネントの雛型の生成

Flipコンポーネントの雛型の生成は、RTCBuilder を用いて行います。

RTCBuilderの起動

Eclipse では、各種作業を行うフォルダーを「ワークスペース」(Work Space)とよび、原則としてすべての生成物はこのフォルダの下に保存されます。 ワークスペースはアクセスできるフォルダーであれば、どこに作っても構いませんが、このチュートリアルでは以下のワークスペースを仮定します。

  • C:\workspace

まずは Eclipse を起動します。 Windows 8.1の場合は「スタート」→「アプリビュー(右下矢印)」→「OpenRTM-aist 1.1.2」→「OpenRTP」をクリックすると起動できます。

最初にワークスペースの場所を尋ねられますので、上記のワークスペースを指定して [OK] をクリックしてください。

/ja/node/6026/

すると、以下のような「ようこそ」画面が表示されます。
「ようこそ」画面は必要ないので左上の [×] ボタンをクリックして閉じてください。

/ja/node/6026/
Eclipseの初期起動時の画面

右上の [Open Perspective] ボタンをクリックしてください。

/ja/node/6026/
パースペクティブの切り替え

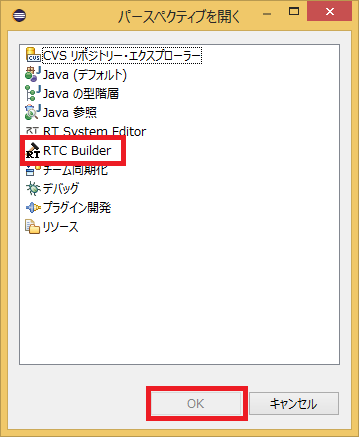

「RTC Builder」を選択し、[OK} ボタンをクリックします。
RTCBuilderが起動します。

/ja/node/6026/
パースペクティブの選択

新規プロジェクトの作成

Flipコンポーネントを作成するために、RTCBuilder で新規プロジェクトを作成する必要があります。

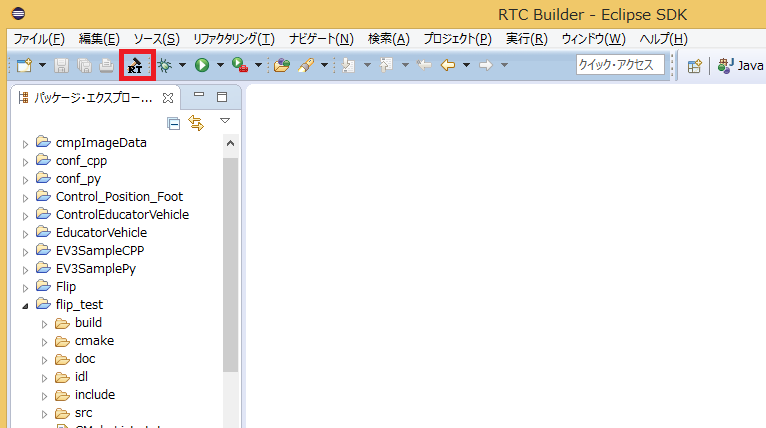

左上の [Open New RTCBuilder Editor] のアイコンをクリックしてください。

RTC Builder 用プロジェクトの作成

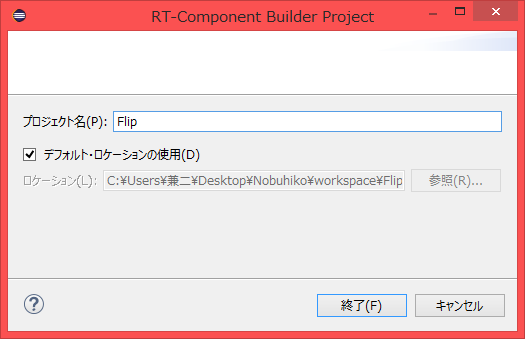

「プロジェクト名」欄に作成するプロジェクト名 (ここでは Flip) を入力して [終了] をクリックします。


指定した名称のプロジェクトが生成され、パッケージエクスプローラ内に追加されます。


生成したプロジェクト内には、デフォルト値が設定された RTC プロファイル XML(RTC.xml) が自動的に生成されます。

RTC プロファイルエディタの起動

RTC.xmlが生成された時点で、このプロジェクトに関連付けられているワークスペースとして RTCBuilder のエディタが開くはずです。 もし起動しない場合はパッケージエクスプローラーの RTC.xml をダブルクリックしてください。


プロファイル情報入力とコードの生成

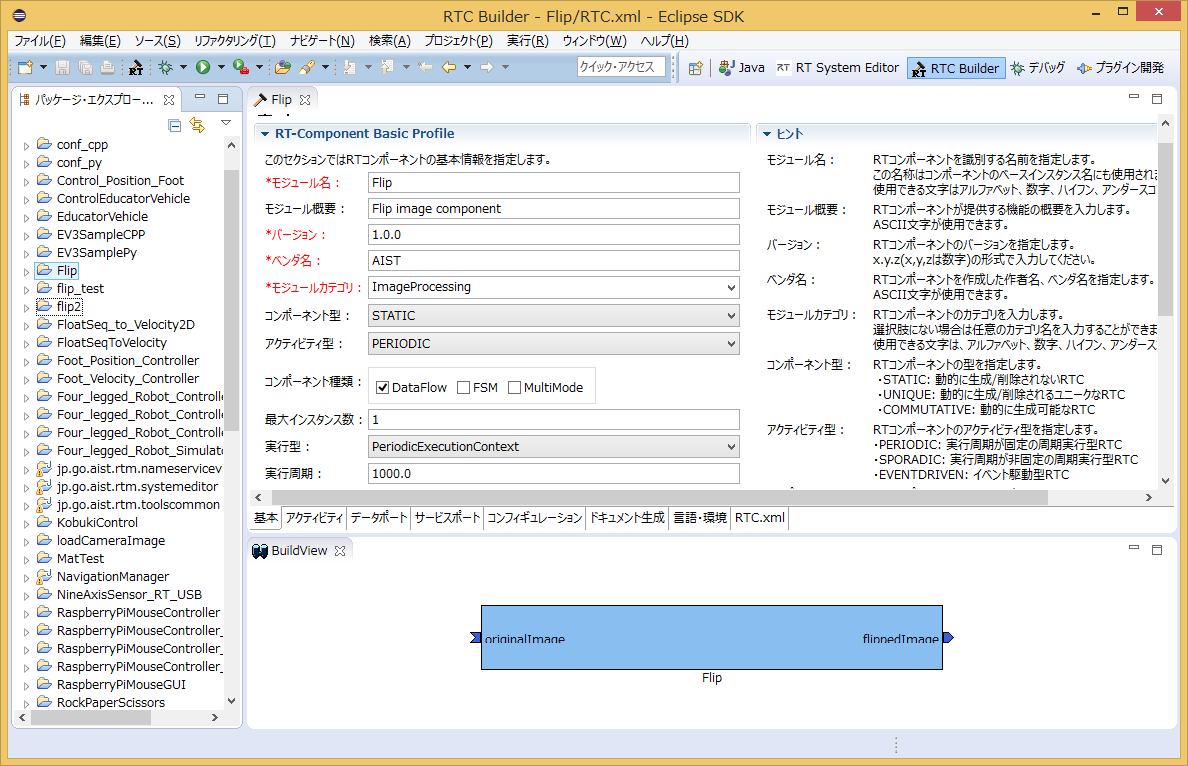

まず、いちばん左の「基本」タブを選択し、基本情報を入力します。先ほど決めた Flip コンポーネントの仕様(名前)の他に、概要やバージョン等を入力してください。ラベルが赤字の項目は必須項目です。その他はデフォルトで構いません。

  • モジュール名: Flip
  • モジュール概要: 任意(Flip image component)
  • バージョン: 任意(1.0.0)
  • ベンダ名: 任意
  • モジュールカテゴリ: 任意(ImageProcessing)
  • コンポーネント型: STATIC
  • アクティビティ型: PERIODIC
  • コンポーネント種類: DataFlowComponent
  • 最大インスタンス数: 1
  • 実行型: PeriodicExecutionContext
  • 実行周期: 1000.0


基本情報の入力

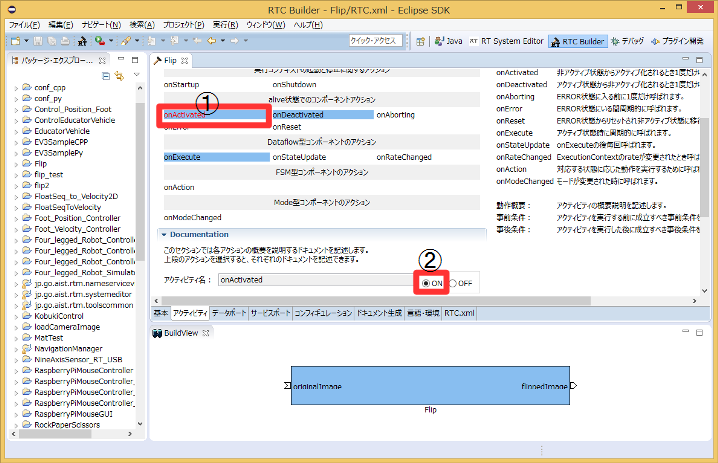

次に、「アクティビティ」タブを選択し、使用するアクションコールバックを指定します。

Flipコンポーネントでは、onActivated()、onDeactivated()、onExecute()コールバックを使用します。下図のように①の onAtivated をクリック後に ②のラジオボタンにて [ON] にチェックを入れます。onDeactivated、onExecute についても同様の操作を行います。


アクティビティコールバックの選択

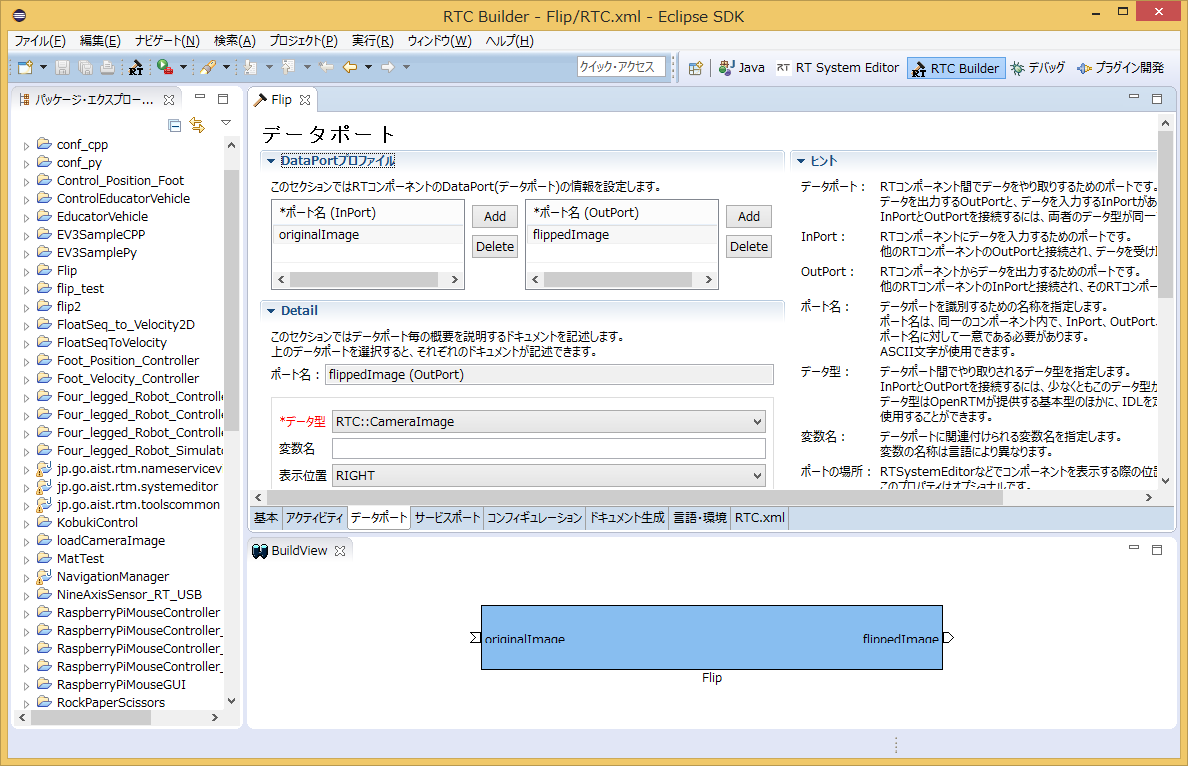

さらに、「データポート」タブを選択し、データポートの情報を入力します。 先ほど決めた仕様を元に以下のように入力します。なお、変数名や表示位置はオプションなので、変更しなくて結構です。


  • InPort Profile:
    • ポート名: originalImage
    • データ型: CameraImage
    • 変数名: originalImage
    • 表示位置: left

  • OutPort Profile:
    • ポート名: flippedImage
    • データ型: CameraImage
    • 変数名: flippedImage
    • 表示位置: right


データポート情報の入力


次に、「コンフィギュレーション」タブを選択し、先ほど決めた仕様を元に、Configuration の情報を入力します。制約条件および Widget とは、RTSystemEditor でコンポーネントのコンフィギュレーションパラメーターを表示する際に、スライダー、スピンボタン、ラジオボタンなど、GUIで値の変更を行うためのものです。

ここでは、flipMode が取りうる値は先ほど仕様を決めたときに、-1、0、1 の3つの値のみ取ることにしたので、ラジオボタンを使用することにします。


  • flipMode
    • 名称: flipMode
    • データ型: int
    • デフォルト値: 0
    • 変数名: flipMode
    • 制約条件: (0、-1、1) ※ (-1: 上下左右反転、 0: 上下反転、 1: 左右反転)
    • Widget: radio


コンフィグレーション情報の入力


次に、「言語・環境」タブを選択し、プログラミング言語を選択します。ここでは、C++(言語)を選択します。なお、言語・環境はデフォルト等が設定されておらず、指定し忘れるとコード生成時にエラーになりますので、必ず言語の指定を行うようにしてください。

また、C++の場合デフォルトでは CMake を利用してビルドすることになっていますが、旧式のVCのプロジェクトやソリューションを直接 RTCBuilder が生成する方法を利用したい場合は [Use old build environment] をチェックしてください。

プログラミング言語の選択

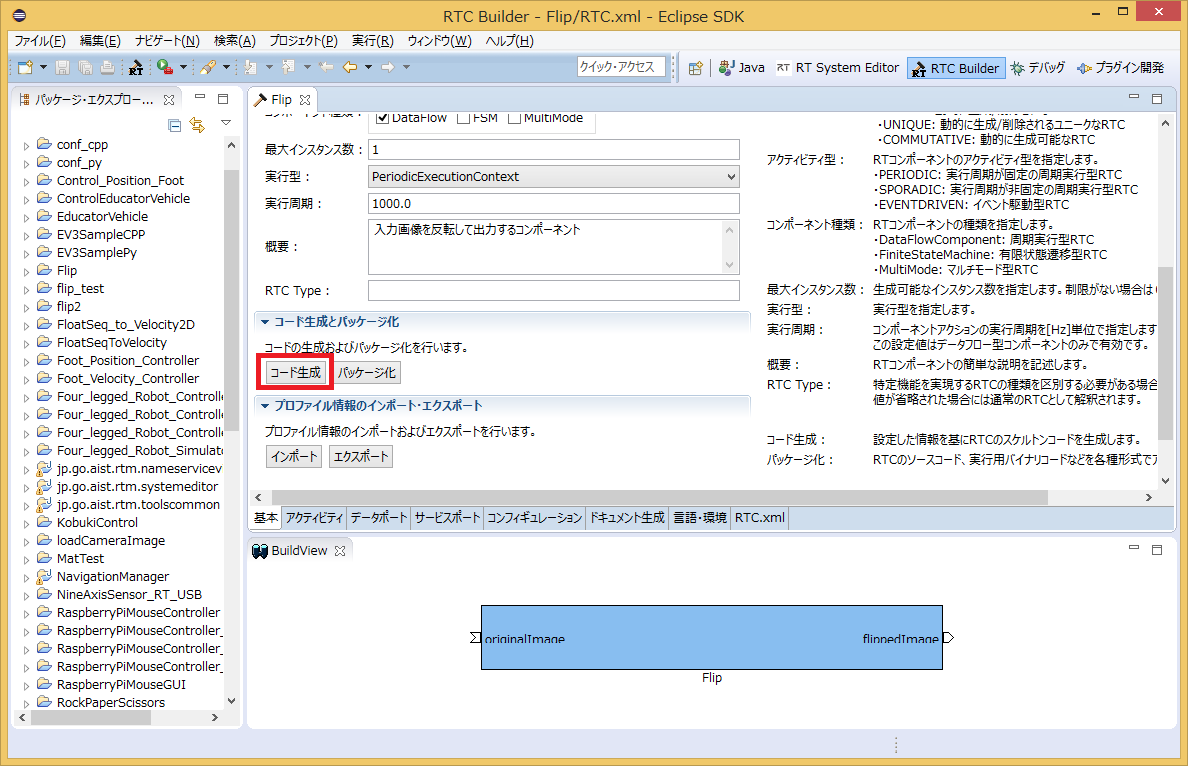

最後に、「基本」タブにある"コード生成"ボタンをクリックし、コンポーネントの雛型を生成します。


雛型の生成(Generate)


※ 生成されるコード群は、Eclipse 起動時に指定したワークスペースフォルダの中に生成されます。現在のワークスペースは、[ファイル] > [ワークスペースの切り替え] で確認することができます。

CMakeによるビルドに必要なファイルの生成

RTC Builder で生成したコードの中には CMake でビルドに必要な各種ファイルを生成するための CMakeLists.txt が含まれています。 CMake を利用することにより CMakeLists.txt から Visual Studio のプロジェクトファイル、ソリューションファイル、もしくは Makefile 等を自動生成できます。

CMakeList.txt の編集

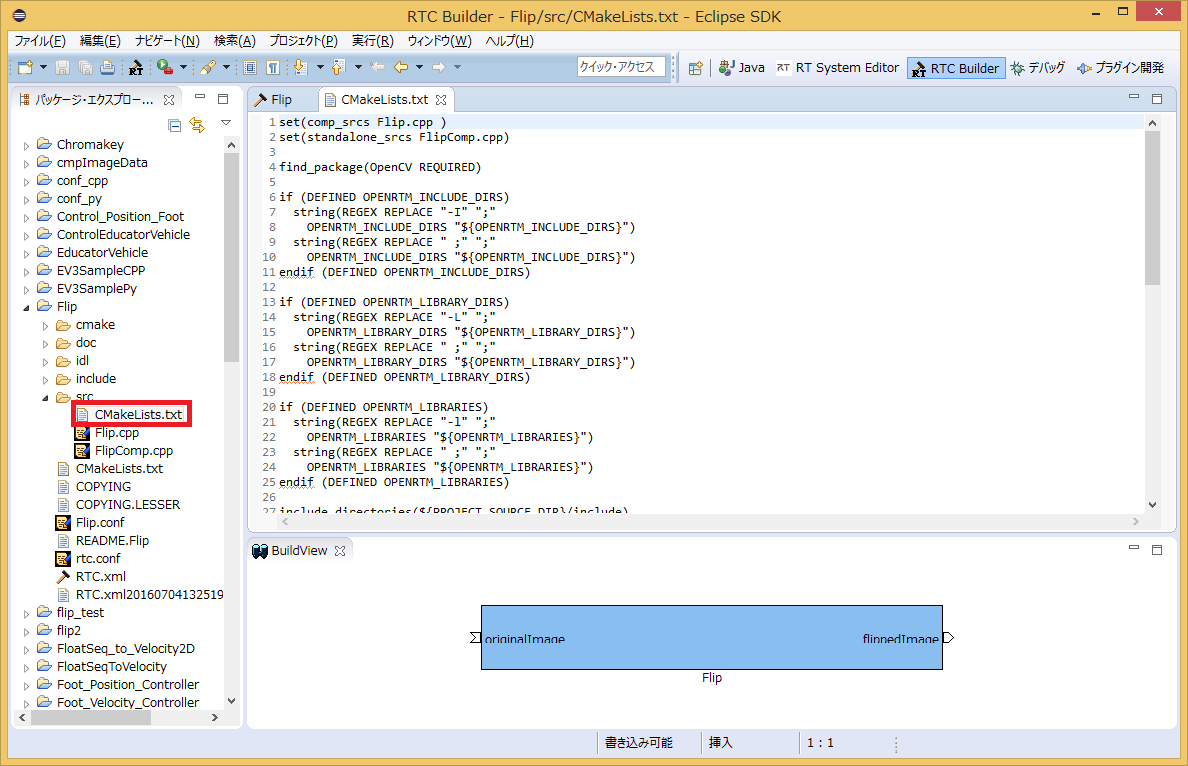

src/CMakeLists.txtをメモ帳などで開いて編集します。 もしくは Eclipse 画面左のパッケージエクスプローラで src/CMakeLists.txt をダブルクリックもしくはエディタへドラッグアンドドロップしても編集できます。

CMakeLists.txtの編集

このコンポーネントでは OpenCV を利用していますので、OpenCV のヘッダのインクルードパス、ライブラリやライブラリサーチパスを与えてやる必要があります。幸い OpenCV は CMake に対応しており、以下の2行を追加・変更するだけで OpenCV のライブラリがリンクされ使えるようになります。

  • src/CMakeLists.txt を修正する
    • Eclipseのパッケージエクスプローラで src/CMakeLists.txt をダブルクリック
  • find_package(OpenCV REQUIRED)を追加
  • 最初のtarget_link_libraries に ${OpenCV_LIBS} を追加
    • target_link_libraries は2ヶ所あり、上がDLL、下が実行ファイルのライブラリ指定です

 set(comp_srcs Flip.cpp )
 set(standalone_srcs FlipComp.cpp)

 find_package(OpenCV REQUIRED) ←この行を追加
   :中略
 add_dependencies(${PROJECT_NAME} ALL_IDL_TGT)
 target_link_libraries(${PROJECT_NAME} ${OPENRTM_LIBRARIES} ${OpenCV_LIBS}) ← OepnCV_LIBSを追加
   :中略
 add_executable(${PROJECT_NAME}Comp ${standalone_srcs}
   ${comp_srcs} ${comp_headers} ${ALL_IDL_SRCS})
 target_link_libraries(${PROJECT_NAME}Comp ${OPENRTM_LIBRARIES} ${OpenCV_LIBS}) ← OepnCV_LIBSを追加

CMake(cmake-gui)の操作

CMakeを利用してビルド環境のConfigureを行います。 まずはCMake(cmake-gui)を起動してください。「スタート」→「アプリビュー(右下矢印)」→「CMake 3.2.1」→「CMake (cmake-gui)」をクリックすると起動できます。

CMake GUIの起動とディレクトリの指定

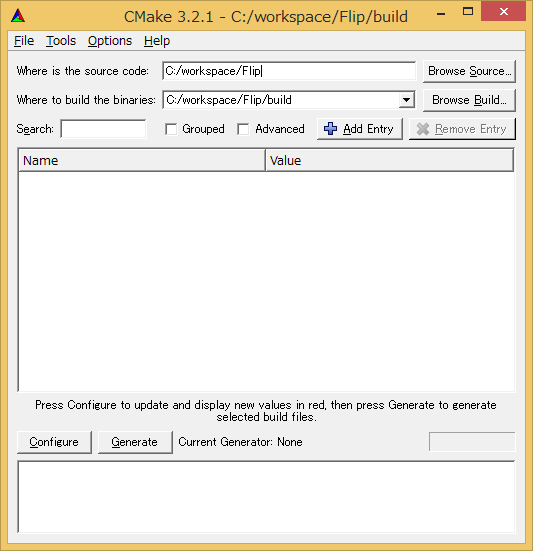

画面上部に以下のようなテキストボックスがありますので、それぞれソースコードの場所(CMakeList.txtがある場所) と、ビルドディレクトリを指定します。

  • Where is the soruce code
  • Where to build the binaries

ソースコードの場所はFlipコンポーネントのソースが生成された場所で CMakeList.txt が存在するディレクトリです。デフォルトでは <ワークスペースディレクトリ>/Flip になります。

ビルドディレクトリとは、ビルドするためのプロジェクトファイルやオブジェクトファイル、バイナリを格納する場所のことです。場所は任意ですが、この場合 <ワークスペースディレクトリ>/Flip/build のように分かりやすい名前をつけたFlipのサブディレクトリを指定することをお勧めします。

Where is the soruce code C:\workspace\Flip
Where to build the binaries C:\workspace\Flip\build

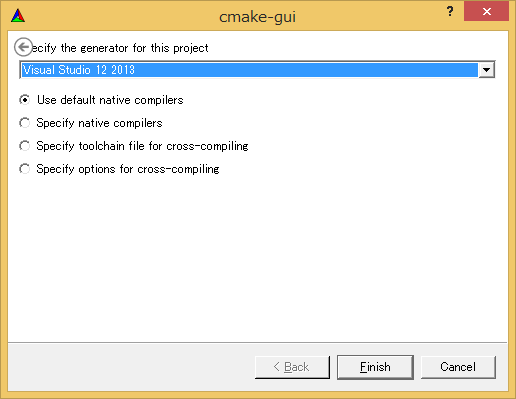

指定したら、下のConfigureボタンを押します。すると下図のようなダイアログが表示されますので、生成したいプロジェクトの種類を指定します。 今回は Visual Studio 12 2013 とします。VS10 や VS11 を利用している方はそれぞれ読み替えてください。また、プロジェクトのタイプには32bitと64bitも選択できる場合がありますので、自分がインストールしている OpenRTM-aist に合わせて選択してください。

生成するプロジェクトの種類の指定

ダイアログで [Finish] をクリックすると Configure が始まります。問題がなければ下部のログウインドウに「Configuring done」と表示されますので、続けて [Generate] ボタンをクリックします。「Generating done」と表示されればプロジェクトファイル・ソリューションファイル等の出力が完了します。

なお、CMake は Configure の段階でキャッシュファイルを生成しますので、トラブルなどで設定を変更したり環境を変更した場合は [File] > [Delete Cache] でキャッシュを削除して Configure からやり直してください。

ヘッダ、ソースの編集

次に先ほど指定した build ディレクトリの中の Flip.sln をダブルクリックして Visual Studio 2013 を起動します。

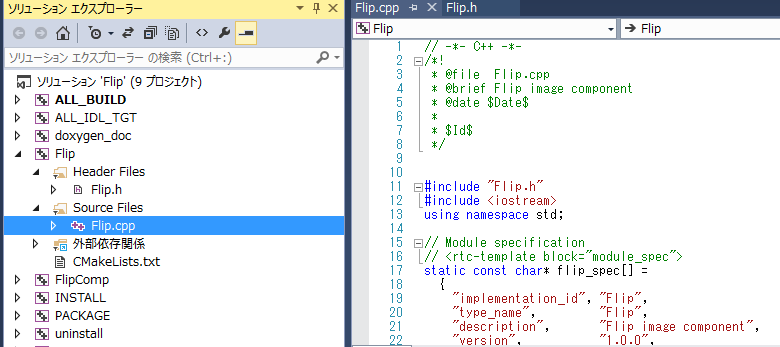

ヘッダ (include/Flip/Flip.h) およびソースコード (src/Flip.cpp) をそれぞれ編集します。 Visual Studio のソリューションエクスプローラから Flip.h、Flip.cpp をクリックすることで編集画面が開きます。


アクティビティ処理の実装

Flip コンポーネントでは、InPort から受け取った画像を画像保存用バッファに保存し、その保存した画像を OpenCVのcv::flip()関数にて変換します。その後、変換された画像を OutPort から送信します。

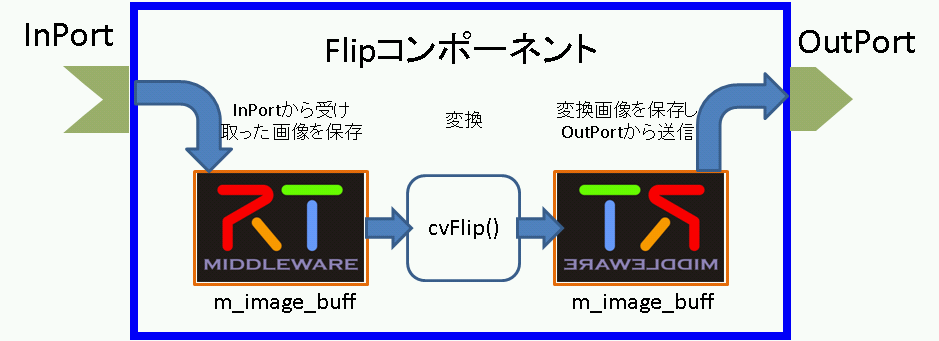

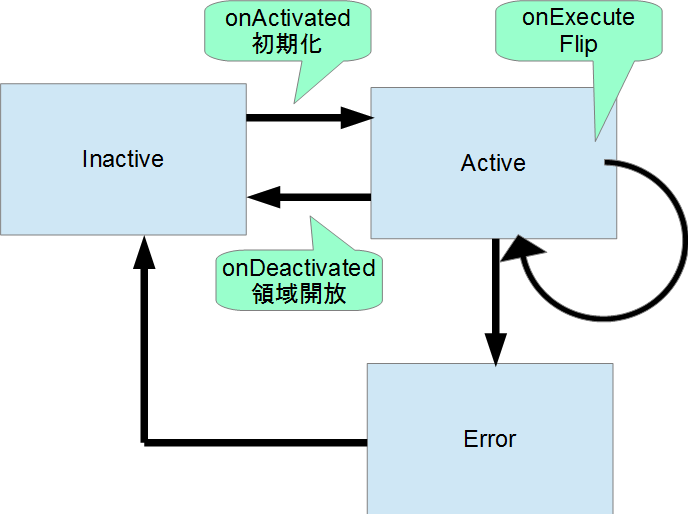

onActivated()、onExecute()、onDeactivated()での処理内容を下図に示します。

アクティビティ処理の概要


onExecute() での処理を下図に示します。


onExucete()での処理内容


ヘッダファイル (Flip.h) の編集

OpenCV のライブラリを使用するため、OpenCV のインクルードファイルをインクルードします。

 //OpenCV用インクルードファイルのインクルード
 #include <opencv2/opencv.hpp>

反転した画像の保存用にメンバー変数を追加します。

 private:
     // <rtc-template block="private_attribute">

     // </rtc-template>

     // <rtc-template block="private_operation">

     // </rtc-template>
         cv::Mat m_imageBuff;
         cv::Mat m_flipImageBuff;

ソースファイル (Flip.cpp) の編集

下記のように、onActivated()、onDeactivated()、onExecute() を実装します。

 RTC::ReturnCode_t Flip::onActivated(RTC::UniqueId ec_id)
 {

        // OutPortの画面サイズの初期化
        m_flippedImage.width = 0;
        m_flippedImage.height = 0;

        return RTC::RTC_OK;
 }

 RTC::ReturnCode_t Flip::onDeactivated(RTC::UniqueId ec_id)
 {
        if (!m_imageBuff.empty())
        {
            // 画像用メモリの解放
            m_imageBuff.release();
            m_flipImageBuff.release();
        }

        return RTC::RTC_OK;
 }

 RTC::ReturnCode_t Flip::onExecute(RTC::UniqueId ec_id)
 {
        // 新しいデータのチェック
        if (m_originalImageIn.isNew()) {
            // InPortデータの読み込み
            m_originalImageIn.read();

            // InPortとOutPortの画面サイズ処理およびイメージ用メモリの確保
            if (m_originalImage.width != m_flippedImage.width || m_originalImage.height != m_flippedImage.height)
            {
                m_flippedImage.width = m_originalImage.width;
                m_flippedImage.height = m_originalImage.height;

                m_imageBuff.create(cv::Size(m_originalImage.width, m_originalImage.height), CV_8UC3);
                m_flipImageBuff.create(cv::Size(m_originalImage.width, m_originalImage.height), CV_8UC3);


            }

            // InPortの画像データをm_imageBuffにコピー
            memcpy(m_imageBuff.data, (void *)&(m_originalImage.pixels[0]), m_originalImage.pixels.length());

            // InPortからの画像データを反転する。 m_flipMode 0: X軸周り、1: Y軸周り、-1: 両方の軸周り
            cv::flip(m_imageBuff, m_flipImageBuff, m_flipMode);

            // 画像データのサイズ取得
            int len = m_flipImageBuff.channels() * m_flipImageBuff.cols * m_flipImageBuff.rows;
            m_flippedImage.pixels.length(len);

            // 反転した画像データをOutPortにコピー
            memcpy((void *)&(m_flippedImage.pixels[0]), m_flipImageBuff.data, len);

            // 反転した画像データをOutPortから出力する。
            m_flippedImageOut.write();
        }

      return RTC::RTC_OK;
 }

Visual Studioによるビルド

ビルドの実行

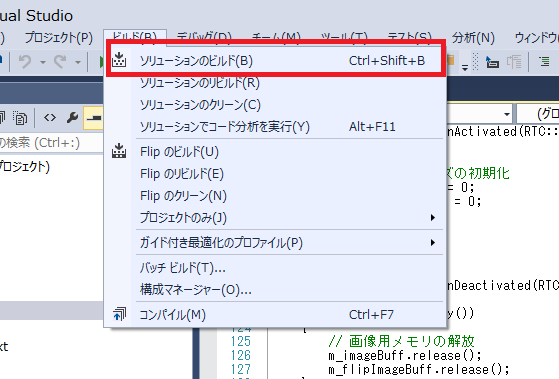

Visual Studioの「ビルド」→「ソリューションのビルド」を選択してビルドを行います。


ビルドの実行


Flipコンポーネントの動作確認

ここでは、OpenRTM-aist-1.1 以降で同梱されるようになったカメラコンポーネント (OpenCVCameraComp)とビューアコンポーネント (CameraViewerComp)を接続し動作確認を行います。

NameServiceの起動

コンポーネントの参照を登録するためのネームサービスを起動します。


「スタート」→「アプリビュー(右下矢印)」→「OpenRTM-aist 1.1.2」の順に辿り、「Start Naming Service」をクリックして下さい。

&color(red){※ 「Start Naming Service」をクリックしても omniNames が起動されない場合は、フルコンピューター名が14文字以内に設定されているかを確認してください。

rtc.confの作成

RTコンポーネントでは、ネームサーバーのアドレスやネームサーバーへの登録フォーマットなどの情報を rtc.conf というファイルで指定する必要があります。

下記の内容を rtc.conf というファイル名で保存し、 Flip\build\src\Debug(もしくは、Release)フォルダに置いて下さい。

※ Eclipse起動時にworkspaceをデフォルトのままにしていた場合、Flipフォルダのパスは、 C:\Documents and Settings\<ログインユーザー名>\workspace となります。

 corba.nameservers: localhost
 naming.formats: %n.rtc

Flipコンポーネントの起動

Flip コンポーネントを起動します。

先程 rtc.conf ファイルを置いたフォルダにある、FlipComp.exe ファイルを実行して下さい。

カメラコンポーネントとビューアコンポーネントの起動

USBカメラのキャプチャ画像を OutPort から出力する OpenCVCameraComp と、InPort で受け取った画像を画面に表示する CameraViewerComp を起動します。

これら2つのコンポーネントは、下記の手順にて起動できます。

「スタート」→「アプリビュー(右下矢印)」→「OpenRTM-aist 1.1.2」の順に辿り、 「OpenCVCameraComp」と「CameraViewerComp」をそれぞれクリックして実行します。

コンポーネントの接続

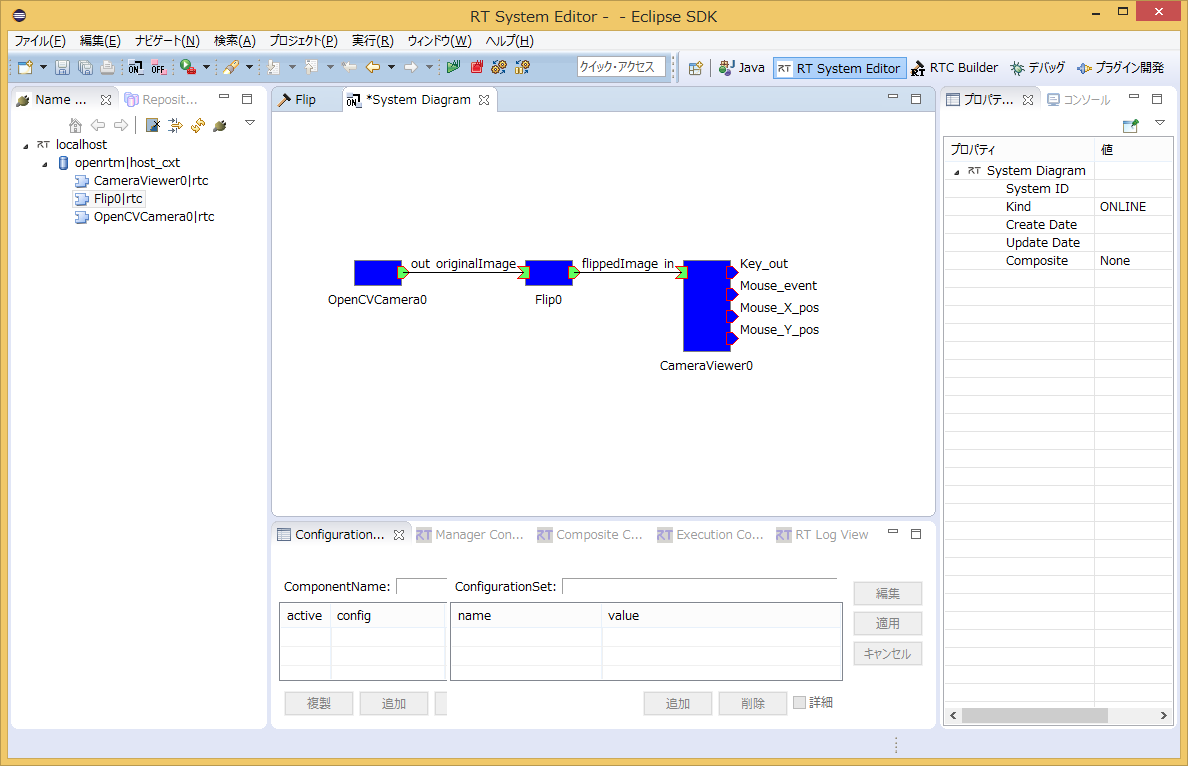

下図のように、RTSystemEditorにて OpenCVCameraComp と Flip、CameraviewerComp コンポーネントを接続します。

コンポーネントの接続

コンポーネントのActivate

RTSystemEditor の上部にあります「All Activate」というアイコンをクリックし、全てのコンポーネントをアクティブ化します。正常にアクティベートされた場合、下図のように黄緑色でコンポーネントが表示されます。


コンポーネントのアクティブ化


動作確認

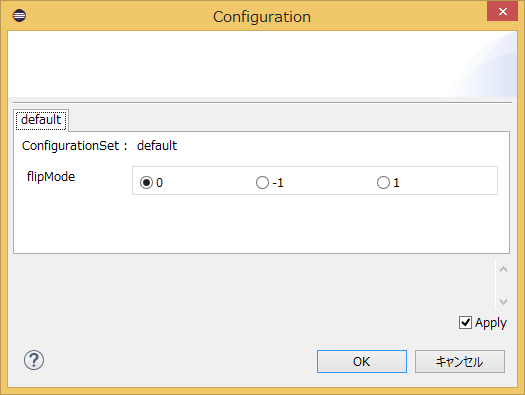

下図のようにコンフィギュレーションビューにてコンフィギュレーションを変更することができます。

Flip コンポーネントのコンフィギュレーションパラメーター「flipMode」を「0」や「-1」などに変更し、画像の反転が行われるかを確認してください。


コンフィギュレーションパラメーターの変更
