クラス RTC::PeriodicExecutionContext

#include <PeriodicExecutionContext.h>

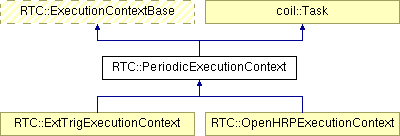

RTC::PeriodicExecutionContextに対する継承グラフ

構成
struct	Comp
	コンポーネント管理用構造体 [詳細]
class	DFP
	DFP クラス. [詳細]
class	DFPBase
	DFPBase クラス. [詳細]
struct	find_comp
	コンポーネント検索用ファンクタ [詳細]
class	find_participant
struct	invoke_on_rate_changed
	on_rate_changed 起動用ファンクタ [詳細]
struct	invoke_on_shutdown
	on_shutdown 起動用ファンクタ [詳細]
struct	invoke_on_startup
	on_startup 起動用ファンクタ [詳細]
struct	invoke_worker
	ワーカー実行用ファンクタ [詳細]
struct	Worker
	worker 用状態変数クラス [詳細]
Public メソッド
	PeriodicExecutionContext ()
	デフォルトコンストラクタ
	PeriodicExecutionContext (OpenRTM::DataFlowComponent_ptr owner, double rate=1000.0)
	コンストラクタ
virtual	~PeriodicExecutionContext (void)
virtual ExecutionContextService_ptr	getObjRef (void)
	CORBA オブジェクト参照の取得.
virtual int	open (void *args)
	ExecutionContext用アクティビティスレッドを生成する.
virtual int	svc (void)
	ExecutionContext 用のスレッド実行関数.
virtual int	close (unsigned long flags)
	ExecutionContext 用のスレッド実行関数.
virtual CORBA::Boolean	is_running (void) throw (CORBA::SystemException)
	ExecutionContext 実行状態確認関数.
virtual ReturnCode_t	start (void) throw (CORBA::SystemException)
	ExecutionContext の実行を開始.
virtual ReturnCode_t	stop (void) throw (CORBA::SystemException)
	ExecutionContext の実行を停止.
virtual CORBA::Double	get_rate (void) throw (CORBA::SystemException)
	ExecutionContext の実行周期(Hz)を取得する.
virtual ReturnCode_t	set_rate (CORBA::Double rate) throw (CORBA::SystemException)
	ExecutionContext の実行周期(Hz)を設定する.
virtual ReturnCode_t	activate_component (LightweightRTObject_ptr comp) throw (CORBA::SystemException)
	RTコンポーネントをアクティブ化する.
virtual ReturnCode_t	deactivate_component (LightweightRTObject_ptr comp) throw (CORBA::SystemException)
	RTコンポーネントを非アクティブ化する.
virtual ReturnCode_t	reset_component (LightweightRTObject_ptr comp) throw (CORBA::SystemException)
	RTコンポーネントをリセットする.
virtual LifeCycleState	get_component_state (LightweightRTObject_ptr comp) throw (CORBA::SystemException)
	RTコンポーネントの状態を取得する.
virtual ExecutionKind	get_kind (void) throw (CORBA::SystemException)
	ExecutionKind を取得する.
virtual ReturnCode_t	add_component (LightweightRTObject_ptr comp) throw (CORBA::SystemException)
	RTコンポーネントを追加する.
virtual RTC::ReturnCode_t	bindComponent (RTObject_impl *rtc)
	コンポーネントをバインドする。
virtual ReturnCode_t	remove_component (LightweightRTObject_ptr comp) throw (CORBA::SystemException)
	RTコンポーネントを参加者リストから削除する.
virtual ExecutionContextProfile *	get_profile (void) throw (CORBA::SystemException)
	ExecutionContextProfile を取得する.
Protected 型
typedef LifeCycleState	ExecContextState
typedef RTC_Utils::StateHolder < ExecContextState >	ECStates
typedef std::vector< Comp > ::iterator	CompItr
Protected 変数
std::vector< Comp >	m_comps
	コンポーネントの参加者リスト
Logger	rtclog
	ロガーストリーム
bool	m_running
	ExecutionContext の実行状態 true: running, false: stopped.
bool	m_svc
	ExecutionContext のスレッド実行フラグ.
Worker	m_worker
	svn用の状態変数
ExecutionContextProfile	m_profile
	ExecutionContextProfile.
coil::Mutex	m_profileMutex
coil::TimeValue	m_period
	ExecutionContext の実行周期.
ExecutionContextService_var	m_ref
	ExecutionContextService オブジェクトへの参照.
bool	m_nowait
	ExecutionContext 即時実行(wait無し実行)フラグ.

説明

PeriodicExecutionContext クラス.

Periodic Sampled Data Processing(周期実行用)ExecutionContextクラス。

から:: 0.4.0

型定義

typedef std::vector<Comp>::iterator RTC::PeriodicExecutionContext::CompItr [protected]

typedef RTC_Utils::StateHolder<ExecContextState> RTC::PeriodicExecutionContext::ECStates [protected]

typedef LifeCycleState RTC::PeriodicExecutionContext::ExecContextState [protected]

コンストラクタとデストラクタ

RTC::PeriodicExecutionContext::PeriodicExecutionContext ( )

デフォルトコンストラクタ

デフォルトコンストラクタプロファイルに以下の項目を設定する。

kind : PERIODIC
rate : 0.0

RTC::PeriodicExecutionContext::PeriodicExecutionContext	(	OpenRTM::DataFlowComponent_ptr	owner,
		double	rate = `1000.0`
	)

コンストラクタ

コンストラクタ設定された値をプロファイルに設定する。

引数:

	owner	当該 Executioncontext の owner
	rate	動作周期(Hz)(デフォルト値:1000)

virtual RTC::PeriodicExecutionContext::~PeriodicExecutionContext ( void ) [virtual]

デストラクタ

関数

virtual ReturnCode_t RTC::PeriodicExecutionContext::activate_component ( LightweightRTObject_ptr comp ) throw (CORBA::SystemException) [virtual]

RTコンポーネントをアクティブ化する.

Inactive 状態にあるRTコンポーネントをActive に遷移させ、アクティブ化する。この操作が呼ばれた結果、on_activate が呼び出される。指定したRTコンポーネントが参加者リストに含まれない場合は、 BAD_PARAMETER が返される。指定したRTコンポーネントの状態が Inactive 以外の場合は、PRECONDITION_NOT_MET が返される。

引数:

comp

アクティブ化対象RTコンポーネント

戻り値:: ReturnCode_t 型のリターンコード

virtual ReturnCode_t RTC::PeriodicExecutionContext::add_component ( LightweightRTObject_ptr comp ) throw (CORBA::SystemException) [virtual]

RTコンポーネントを追加する.

指定したRTコンポーネントを参加者リストに追加する。追加されたRTコンポーネントは attach_context が呼ばれ、Inactive 状態に遷移する。指定されたRTコンポーネントがnullの場合は、BAD_PARAMETER が返される。指定されたRTコンポーネントが DataFlowComponent 以外の場合は、 BAD_PARAMETER が返される。

引数:

comp

追加対象RTコンポーネント

戻り値:: ReturnCode_t 型のリターンコード

virtual RTC::ReturnCode_t RTC::PeriodicExecutionContext::bindComponent ( RTObject_impl * rtc ) [virtual]

コンポーネントをバインドする。

引数:

rtc

RTコンポーネント

戻り値:: ReturnCode_t 型のリターンコード

RTC::ExecutionContextBaseを実装しています。

virtual int RTC::PeriodicExecutionContext::close ( unsigned long flags ) [virtual]

ExecutionContext 用のスレッド実行関数.

ExecutionContext 用のスレッド終了時に呼ばれる。コンポーネントオブジェクトの非アクティブ化、マネージャへの通知を行う。これは coil::Task サービスクラスメソッドのオーバーライド。

引数:

flags

終了処理フラグ

戻り値:: 終了処理結果

coil::Taskを再定義しています。

virtual ReturnCode_t RTC::PeriodicExecutionContext::deactivate_component ( LightweightRTObject_ptr comp ) throw (CORBA::SystemException) [virtual]

RTコンポーネントを非アクティブ化する.

Inactive 状態にあるRTコンポーネントを非アクティブ化し、Inactive に遷移させる。この操作が呼ばれた結果、on_deactivate が呼び出される。指定したRTコンポーネントが参加者リストに含まれない場合は、 BAD_PARAMETER が返される。指定したRTコンポーネントの状態が Active 以外の場合は、PRECONDITION_NOT_MET が返される。

引数:

comp

非アクティブ化対象RTコンポーネント

戻り値:: ReturnCode_t 型のリターンコード

virtual LifeCycleState RTC::PeriodicExecutionContext::get_component_state ( LightweightRTObject_ptr comp ) throw (CORBA::SystemException) [virtual]

RTコンポーネントの状態を取得する.

指定したRTコンポーネントの状態(LifeCycleState)を取得する。指定したRTコンポーネントが参加者リストに含まれない場合は、 UNKNOWN_STATE が返される。

引数:

comp

状態取得対象RTコンポーネント

戻り値:: 現在の状態(LifeCycleState)

virtual ExecutionKind RTC::PeriodicExecutionContext::get_kind ( void ) throw (CORBA::SystemException) [virtual]

ExecutionKind を取得する.

本 ExecutionContext の ExecutionKind を取得する

戻り値:: ExecutionKind

virtual ExecutionContextProfile* RTC::PeriodicExecutionContext::get_profile ( void ) throw (CORBA::SystemException) [virtual]

ExecutionContextProfile を取得する.

本 ExecutionContext のプロファイルを取得する。

戻り値:: ExecutionContextProfile

virtual CORBA::Double RTC::PeriodicExecutionContext::get_rate ( void ) throw (CORBA::SystemException) [virtual]

ExecutionContext の実行周期(Hz)を取得する.

Active 状態にてRTコンポーネントが実行される周期(単位:Hz)を取得する。

戻り値:: 処理周期(単位:Hz)

virtual ExecutionContextService_ptr RTC::PeriodicExecutionContext::getObjRef ( void ) [inline, virtual]

CORBA オブジェクト参照の取得.

本オブジェクトの ExecutioncontextService としての CORBA オブジェクト参照を取得する。

戻り値:: CORBA オブジェクト参照

RTC::ExecutionContextBaseを実装しています。

参照先 m_ref.

virtual CORBA::Boolean RTC::PeriodicExecutionContext::is_running ( void ) throw (CORBA::SystemException) [virtual]

ExecutionContext 実行状態確認関数.

この操作は ExecutionContext が Runnning 状態の場合に true を返す。 Executioncontext が Running の間、当該 Executioncontext に参加している全てのアクティブRTコンポーネントが、ExecutionContext の実行種類に応じて実行される。

戻り値:: 状態確認関数(動作中:true、停止中:false)

virtual int RTC::PeriodicExecutionContext::open ( void * args ) [virtual]

ExecutionContext用アクティビティスレッドを生成する.

Executioncontext 用の内部アクティビティスレッドを生成し起動する。これは coil::Task サービスクラスメソッドのオーバーライド。

引数:

args

通常は0

戻り値:: 生成処理実行結果

coil::Taskを再定義しています。

virtual ReturnCode_t RTC::PeriodicExecutionContext::remove_component ( LightweightRTObject_ptr comp ) throw (CORBA::SystemException) [virtual]

RTコンポーネントを参加者リストから削除する.

指定したRTコンポーネントを参加者リストから削除する。削除された RTコンポーネントは detach_context が呼ばれる。指定されたRTコンポーネントが参加者リストに登録されていない場合は、BAD_PARAMETER が返される。

引数:

comp

削除対象RTコンポーネント

戻り値:: ReturnCode_t 型のリターンコード

virtual ReturnCode_t RTC::PeriodicExecutionContext::reset_component ( LightweightRTObject_ptr comp ) throw (CORBA::SystemException) [virtual]

RTコンポーネントをリセットする.

Error 状態のRTコンポーネントの復帰を試みる。この操作が呼ばれた結果、on_reset が呼び出される。指定したRTコンポーネントが参加者リストに含まれない場合は、BAD_PARAMETER が返される。指定したRTコンポーネントの状態が Error 以外の場合は、PRECONDITION_NOT_MET が返される。

引数:

comp

リセット対象RTコンポーネント

戻り値:: ReturnCode_t 型のリターンコード

virtual ReturnCode_t RTC::PeriodicExecutionContext::set_rate ( CORBA::Double rate ) throw (CORBA::SystemException) [virtual]

ExecutionContext の実行周期(Hz)を設定する.

Active 状態にてRTコンポーネントが実行される周期(単位:Hz)を設定する。実行周期の変更は、DataFlowComponentAction の on_rate_changed によって各RTコンポーネントに伝達される。

引数:

rate

処理周期(単位:Hz)

戻り値:: ReturnCode_t 型のリターンコード

virtual ReturnCode_t RTC::PeriodicExecutionContext::start ( void ) throw (CORBA::SystemException) [virtual]

ExecutionContext の実行を開始.

ExecutionContext の実行状態を Runnning とするためのリクエストを発行する。ExecutionContext の状態が遷移すると ComponentAction::on_startup が呼び出される。参加しているRTコンポーネントが、初期化されるまで ExecutionContext を開始することはできない。ExecutionContext は複数回開始/停止を繰り返すことができる。

戻り値:: ReturnCode_t 型のリターンコード

virtual ReturnCode_t RTC::PeriodicExecutionContext::stop ( void ) throw (CORBA::SystemException) [virtual]

ExecutionContext の実行を停止.

ExecutionContext の状態を Stopped とするためのリクエストを発行する。遷移が発生した場合は、ComponentActionon_shutdown が呼び出される。参加しているRTコンポーネントが終了する前に ExecutionContext を停止する必要がある。ExecutionContext は複数回開始/停止を繰り返すことができる。
