#include <OutPortPullConnector.h>

RTC::OutPortPullConnector の継承関係図

[凡例]

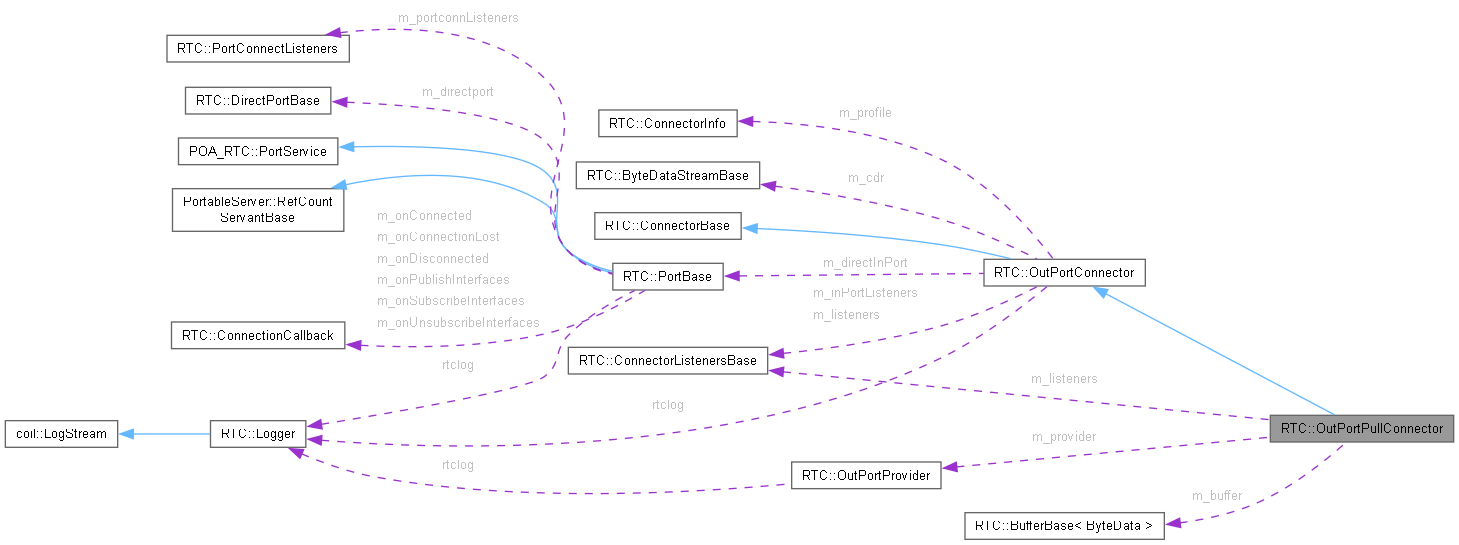

RTC::OutPortPullConnector 連携図

[凡例]

公開メンバ関数
	OutPortPullConnector (ConnectorInfo info, OutPortProvider provider, ConnectorListenersBase listeners, CdrBufferBase *buffer=nullptr)
	コンストラクタ
	~OutPortPullConnector () override
	デストラクタ
DataPortStatus	write (ByteDataStreamBase *data) override
	データの書き込み
BufferStatus	read (ByteData &data) override
DataPortStatus	disconnect () override
	接続解除
CdrBufferBase *	getBuffer () override
	Buffer を取得する
void	activate () override
	アクティブ化
void	deactivate () override
	非アクティブ化
void	onConnect ()
	接続確立時にコールバックを呼ぶ
void	onDisconnect ()
	接続切断時にコールバックを呼ぶ
基底クラス RTC::OutPortConnector に属する継承公開メンバ関数
	OutPortConnector (ConnectorInfo &info, ConnectorListenersBase *listeners)
	コンストラクタ
	~OutPortConnector () override
	デストラクタ
const ConnectorInfo &	profile () override
	Profile 取得
const char *	id () override
	Connector ID 取得
const char *	name () override
	Connector 名取得
virtual void	setEndian (bool endian_type)
	endianタイプ設定
virtual bool	isLittleEndian ()
	endian 設定を返す
template<class DataType>
DataPortStatus	write (DataType &data)
	データ型の変換テンプレート
bool	setInPort (InPortBase *directInPort)
virtual void	setPullDirectMode ()
	ダイレクト接続モードに設定
virtual bool	pullDirectMode ()
	ダイレクト接続モードかの判定
virtual void	unsubscribeInterface (const coil::Properties &prop)
	コンシューマのインターフェースの登録を取り消す
基底クラス RTC::ConnectorBase に属する継承公開メンバ関数
virtual	~ConnectorBase ()=default
	デストラクタ

静的公開メンバ関数
static CdrBufferBase *	createBuffer (ConnectorInfo &info)
	Bufferの生成

限定公開変数類
OutPortProvider *	m_provider
	OutPortProvider へのポインタ
ConnectorListenersBase *	m_listeners
	ConnectorListenrs への参照
CdrBufferBase *	m_buffer
	Buffer へのポインタ
基底クラス RTC::OutPortConnector に属する継承限定公開変数類
Logger	rtclog
	ロガーストリーム
ConnectorInfo	m_profile
	Port の PortProfile
bool	m_littleEndian
	接続エンディアン
PortBase *	m_directInPort
	同一プロセス上のピアInPortのポインタ
ConnectorListenersBase *	m_listeners
	ConnectorListenrs への参照
ConnectorListenersBase *	m_inPortListeners
	InPort 側の ConnectorListenrs への参照
bool	m_directMode
	ダイレクト接続のフラグ Trueでダイレクト接続モード
std::string	m_marshaling_type
	シリアライザの名前
ByteDataStreamBase *	m_cdr

詳解

OutPortPullConnector クラス

OutPort の pull 型データフローのための Connector クラス。このオブジェクトは、接続時に dataflow_type に pull が指定された場合、 OutPort によって生成・所有され、InPortPullConnector と対になって、データポートの pull 型のデータフローを実現する。一つの接続に対して、一つのデータストリームを提供する唯一の Connector が対応する。 Connector は接続時に生成される UUID 形式の ID により区別される。

OutPortPullConnector は以下の三つのオブジェクトを所有し管理する。

InPortConsumer
Buffer

OutPort に書き込まれたデータは OutPortPullConnector::write() に渡され Buffer に書き込まれる。InPortPullConnector が OutPortPullConnector からデータを読み出すことで InPort にデータが転送される。

から: 1.0.0

構築子と解体子

◆ OutPortPullConnector()

RTC::OutPortPullConnector::OutPortPullConnector	(	ConnectorInfo	info,
		OutPortProvider *	provider,
		ConnectorListenersBase *	listeners,
		CdrBufferBase *	buffer = nullptr )

コンストラクタ

OutPortPullConnector のコンストラクタはオブジェクト生成時に下記を引数にとる。ConnectorInfo は接続情報を含み、この情報に従いバッファ等を生成する。OutPort インターフェースのプロバイダオブジェクトへのポインタを取り、所有権を持つので、OutPortPullConnector は OutPortProvider の解体責任を持つ。各種イベントに対するコールバック機構を提供する ConnectorListeners を持ち、適切なタイミングでコールバックを呼び出す。データバッファがもし OutPortBase から提供される場合はそのポインタを取る。

引数

info	ConnectorInfo
provider	OutPortProvider
listeners	ConnectorListeners 型のリスナオブジェクトリスト
buffer	CdrBufferBase 型のバッファ

◆ ~OutPortPullConnector()

RTC::OutPortPullConnector::~OutPortPullConnector ( )

override

デストラクタ

disconnect() が呼ばれ、provider, buffer が解体・削除される。

関数詳解

◆ activate()

void RTC::OutPortPullConnector::activate ( )

inlineoverridevirtual

アクティブ化

このコネクタをアクティブ化する

RTC::ConnectorBaseを実装しています。

◆ createBuffer()

CdrBufferBase * RTC::OutPortPullConnector::createBuffer ( ConnectorInfo & info )

static

Bufferの生成

◆ deactivate()

void RTC::OutPortPullConnector::deactivate ( )

inlineoverridevirtual

非アクティブ化

このコネクタを非アクティブ化する

RTC::ConnectorBaseを実装しています。

◆ disconnect()

DataPortStatus RTC::OutPortPullConnector::disconnect ( )

overridevirtual

接続解除

consumer, publisher, buffer が解体・削除される。

RTC::OutPortConnectorを実装しています。

◆ getBuffer()

CdrBufferBase * RTC::OutPortPullConnector::getBuffer ( )

overridevirtual

Buffer を取得する

Connector が保持している Buffer を返す

RTC::OutPortConnectorを実装しています。

◆ onConnect()

void RTC::OutPortPullConnector::onConnect ( )

接続確立時にコールバックを呼ぶ

◆ onDisconnect()

void RTC::OutPortPullConnector::onDisconnect ( )

接続切断時にコールバックを呼ぶ

◆ read()

BufferStatus RTC::OutPortPullConnector::read ( ByteData & data )

overridevirtual

RTC::OutPortConnectorを再実装しています。

◆ write()

DataPortStatus RTC::OutPortPullConnector::write ( ByteDataStreamBase * data )

overridevirtual

データの書き込み

Publisherに対してデータを書き込み、これにより対応するInPortへデータが転送される。

RTC::OutPortConnectorを実装しています。

メンバ詳解

◆ m_buffer

CdrBufferBase* RTC::OutPortPullConnector::m_buffer

protected

Buffer へのポインタ

◆ m_listeners

ConnectorListenersBase* RTC::OutPortPullConnector::m_listeners

protected

ConnectorListenrs への参照

◆ m_provider

OutPortProvider* RTC::OutPortPullConnector::m_provider

protected

OutPortProvider へのポインタ

このクラス詳解は次のファイルから抽出されました:

OutPortPullConnector.h
