クラス RTC::PortBase

Port の基底クラス. [詳細]

#include <PortBase.h>

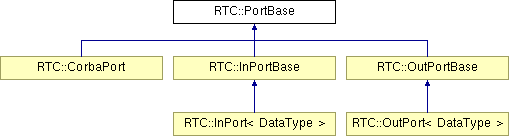

RTC::PortBaseに対する継承グラフ

構成
struct	find_conn_id
	id を持つ ConnectorProfile を探す Functor [詳細]
struct	find_interface
	name と polarity から interface を探す Functor [詳細]
struct	find_port_ref
	コンストラクタ引数 port_ref と同じオブジェクト参照を探す Functor [詳細]
Public メソッド
	PortBase (const char *name="")
	コンストラクタ
virtual	~PortBase (void)
	デストラクタ
virtual PortProfile *	get_port_profile () throw (CORBA::SystemException)
	[CORBA interface] PortProfileを取得する
const PortProfile &	getPortProfile () const
	PortProfile を取得する。.
virtual ConnectorProfileList *	get_connector_profiles () throw (CORBA::SystemException)
	[CORBA interface] ConnectorProfileListを取得する
virtual ConnectorProfile *	get_connector_profile (const char *connector_id) throw (CORBA::SystemException)
	[CORBA interface] ConnectorProfile を取得する
virtual ReturnCode_t	connect (ConnectorProfile &connector_profile) throw (CORBA::SystemException)
	[CORBA interface] Port の接続を行う
virtual ReturnCode_t	notify_connect (ConnectorProfile &connector_profile) throw (CORBA::SystemException)
	[CORBA interface] Port の接続通知を行う
virtual ReturnCode_t	disconnect (const char *connector_id) throw (CORBA::SystemException)
	[CORBA interface] Port の接続を解除する
virtual ReturnCode_t	notify_disconnect (const char *connector_id) throw (CORBA::SystemException)
	[CORBA interface] Port の接続解除通知を行う
virtual ReturnCode_t	disconnect_all () throw (CORBA::SystemException)
	[CORBA interface] Port の全接続を解除する
virtual void	activateInterfaces ()=0
	Port の全てのインターフェースを activates する.
virtual void	deactivateInterfaces ()=0
	全ての Port のインターフェースを deactivates する
void	setName (const char *name)
	Port の名前を設定する.
const char *	getName () const
	Port の名前を取得する.
const PortProfile &	getProfile () const
	PortProfileを取得する.
void	setPortRef (PortService_ptr port_ref)
	Port のオブジェクト参照を設定する.
PortService_ptr	getPortRef ()
	Port のオブジェクト参照を取得する.
void	setOwner (RTObject_ptr owner)
	Port の owner の RTObject を指定する.
void	setOnPublishInterfaces (ConnectionCallback *on_publish)
	インターフェースを公開する際に呼ばれるコールバックをセットする
void	setOnSubscribeInterfaces (ConnectionCallback *on_subscribe)
	インターフェースを取得する際に呼ばれるコールバックをセットする
void	setOnConnected (ConnectionCallback *on_connected)
	接続完了時に呼ばれるコールバックをセットする
void	setOnUnsubscribeInterfaces (ConnectionCallback *on_subscribe)
	インターフェースを解放する際に呼ばれるコールバックをセットする
void	setOnDisconnected (ConnectionCallback *on_disconnected)
	接続解除に呼ばれるコールバックをセットする
void	setOnConnectionLost (ConnectionCallback *on_connection_lost)
	ポートの接続がロストした場合に呼び出されるコールバックをセットする
void	setPortConnectListenerHolder (PortConnectListeners *portconnListeners)
	PortConnectListeners のホルダをセットする.
Protected 型
typedef coil::Guard< coil::Mutex >	Guard
Protected メソッド
virtual ReturnCode_t	publishInterfaces (ConnectorProfile &connector_profile)=0
	Interface 情報を公開する.
virtual ReturnCode_t	connectNext (ConnectorProfile &connector_profile)
	次の Port に対して notify_connect() をコールする
virtual ReturnCode_t	disconnectNext (ConnectorProfile &connector_profile)
	次の Port に対して notify_disconnect() をコールする
virtual ReturnCode_t	subscribeInterfaces (const ConnectorProfile &connector_profile)=0
	Interface 情報を公開する.
virtual void	unsubscribeInterfaces (const ConnectorProfile &connector_profile)=0
	Interface の接続を解除する.
virtual void	setConnectionLimit (int limit_value)
	接続の最大数を設定する。
virtual ReturnCode_t	_publishInterfaces (void)
	Interface情報を公開する.
bool	isEmptyId (const ConnectorProfile &connector_profile) const
	ConnectorProfile の connector_id フィールドが空かどうか判定.
const std::string	getUUID () const
	UUIDを生成する.
void	setUUID (ConnectorProfile &connector_profile) const
	UUIDを生成し ConnectorProfile にセットする.
bool	isExistingConnId (const char *id)
	id が既存の ConnectorProfile のものかどうか判定する
ConnectorProfile	findConnProfile (const char *id)
	id を持つ ConnectorProfile を探す
CORBA::Long	findConnProfileIndex (const char *id)
	id を持つ ConnectorProfile を探す
void	updateConnectorProfile (const ConnectorProfile &connector_profile)
	ConnectorProfile の追加もしくは更新.
bool	eraseConnectorProfile (const char *id)
	ConnectorProfile を削除する.
bool	appendInterface (const char name, const char type_name, PortInterfacePolarity pol)
	PortInterfaceProfile にインターフェースを登録する.
bool	deleteInterface (const char *name, PortInterfacePolarity pol)
	PortInterfaceProfile からインターフェース登録を削除する.
template<class ValueType >
void	addProperty (const char *key, ValueType value)
	PortProfile の properties に NameValue 値を追加する.
void	appendProperty (const char key, const char value)
	PortProfile の properties に NameValue 値を要素に追加する.
void	updateConnectors ()
	存在しないポートをdisconnectする。
bool	checkPorts (::RTC::PortServiceList &ports)
	ポートの存在を確認する。
void	onNotifyConnect (const char *portname, RTC::ConnectorProfile &profile)
void	onNotifyDisconnect (const char *portname, RTC::ConnectorProfile &profile)
void	onUnsubscribeInterfaces (const char *portname, RTC::ConnectorProfile &profile)
void	onPublishInterfaces (const char *portname, RTC::ConnectorProfile &profile, ReturnCode_t ret)
void	onConnectNextport (const char *portname, RTC::ConnectorProfile &profile, ReturnCode_t ret)
void	onSubscribeInterfaces (const char *portname, RTC::ConnectorProfile &profile, ReturnCode_t ret)
void	onConnected (const char *portname, RTC::ConnectorProfile &profile, ReturnCode_t ret)
void	onDisconnectNextport (const char *portname, RTC::ConnectorProfile &profile, ReturnCode_t ret)
void	onDisconnected (const char *portname, RTC::ConnectorProfile &profile, ReturnCode_t ret)
Protected 変数
Logger	rtclog
	ロガーストリーム
PortProfile	m_profile
	Port の PortProfile.
RTC::PortService_var	m_objref
	Port のオブジェクト参照.
coil::Mutex	m_profile_mutex
	PortProfile の mutex.
coil::Mutex	m_connectorsMutex
std::string	m_ownerInstanceName
	インスタンス名
int	m_connectionLimit
	Port の接続の最大数.
ConnectionCallback *	m_onPublishInterfaces
	Callback functor オブジェクト.
ConnectionCallback *	m_onSubscribeInterfaces
	Callback functor オブジェクト.
ConnectionCallback *	m_onConnected
	Callback functor オブジェクト.
ConnectionCallback *	m_onUnsubscribeInterfaces
	Callback functor オブジェクト.
ConnectionCallback *	m_onDisconnected
	Callback functor オブジェクト.
ConnectionCallback *	m_onConnectionLost
	Callback functor オブジェクト.
PortConnectListeners *	m_portconnListeners
	PortConnectListenerホルダ.

説明

Port の基底クラス.

RTC::Port の基底となるクラス。 RTC::Port はほぼ UML Port の概念を継承しており、ほぼ同等のものとみなすことができる。RT コンポーネントのコンセプトにおいては、 Port はコンポーネントに付属し、コンポーネントが他のコンポーネントと相互作用を行う接点であり、通常幾つかのインターフェースと関連付けられる。コンポーネントは Port を通して外部に対しインターフェースを提供または要求することができ、Portはその接続を管理する役割を担う。

Port の具象クラスは、通常 RT コンポーネントインスタンス生成時に同時に生成され、提供・要求インターフェースを登録した後、RT コンポーネントに登録され、外部からアクセス可能な Port として機能することを想定している。

RTC::Port は CORBA インターフェースとして以下のオペレーションを提供する。

このクラスでは、これらのオペレーションの実装を提供する。

これらのオペレーションのうち、get_port_profile(), get_connector_profiles(), get_connector_profile(), connect(), disconnect(), disconnect_all() は、サブクラスにおいて特に振る舞いを変更する必要がないため、オーバーライドすることは推奨されない。

notify_connect(), notify_disconnect() については、サブクラスが提供・要求するインターフェースの種類に応じて、振る舞いを変更する必要が生ずる可能性があるが、これらを直接オーバーライドすることは推奨されず、後述の notify_connect(), notify_disconnect() の項においても述べられる通りこれらの関数に関連した protected 関数をオーバーライドすることにより振る舞いを変更することが推奨される。

から:: 0.4.0

型定義

typedef coil::Guard<coil::Mutex> RTC::PortBase::Guard [protected]

コンストラクタとデストラクタ

RTC::PortBase::PortBase ( const char * name = "" )

コンストラクタ

PortBase のコンストラクタは Port 名 name を引数に取り初期化を行うと同時に、自分自身を CORBA Object として活性化し、自身の PortProfile の port_ref に自身のオブジェクトリファレンスを格納する。名前には、"." 以外の文字列を使用することができる。

引数:

name

Port の名前(デフォルト値:"")

virtual RTC::PortBase::~PortBase ( void ) [virtual]

デストラクタ

デストラクタでは、PortService CORBA オブジェクトの deactivate を行う。deactivateに際して例外を投げることはない。

関数

virtual ReturnCode_t RTC::PortBase::_publishInterfaces ( void ) [protected, virtual]

Interface情報を公開する.

Interface情報を公開する。

dataport.dataflow_type

戻り値:: ReturnCode_t 型のリターンコード

virtual void RTC::PortBase::activateInterfaces ( ) [pure virtual]

Port の全てのインターフェースを activates する.

Port に登録されている全てのインターフェースを activate する。

RTC::CorbaPort, RTC::InPortBase, と RTC::OutPortBaseで実装されています。

template<class ValueType >

void RTC::PortBase::addProperty	(	const char *	key,
		ValueType	value
	)			`[inline, protected]`

PortProfile の properties に NameValue 値を追加する.

PortProfile の properties に NameValue 値を追加する。追加するデータの型をValueTypeで指定する。

引数:

	key	properties の name
	value	properties の value

参照先 m_profile, NVUtil::newNV(), と CORBA_SeqUtil::push_back().

参照元 RTC::OutPort< DataType >::OutPort().

bool RTC::PortBase::appendInterface	(	const char *	name,
		const char *	type_name,
		PortInterfacePolarity	pol
	)			`[protected]`

PortInterfaceProfile にインターフェースを登録する.

このオペレーションは Port が持つ PortProfile の、PortInterfaceProfile にインターフェースの情報を追加する。この情報は、get_port_profile() によって得られる PortProfile のうち PortInterfaceProfile の値を変更するのみであり、実際にインターフェースを提供したり要求したりする場合には、サブクラスで、 publishInterface() , subscribeInterface() 等の関数を適切にオーバーライドしインターフェースの提供、要求処理を行わなければならない。

インターフェース(のインスタンス)名は Port 内で一意でなければならない。同名のインターフェースがすでに登録されている場合、この関数は false を返す。

引数:

	name	インターフェースのインスタンスの名前
	type_name	インターフェースの型の名前
	pol	インターフェースの属性 (RTC::PROVIDED もしくは RTC:REQUIRED)

戻り値:: インターフェース登録処理結果。同名のインターフェースが既に登録されていれば false を返す。

void RTC::PortBase::appendProperty	(	const char *	key,
		const char *	value
	)			`[inline, protected]`

PortProfile の properties に NameValue 値を要素に追加する.

PortProfile の properties に NameValue 値を要素に追加する。この関数により設定された properties は get_prot_profile() により外部から参照される。

引数:

	key	properties の name
	value	properties の value

参照先 NVUtil::appendStringValue(), と m_profile.

bool RTC::PortBase::checkPorts ( ::RTC::PortServiceList & ports ) [protected]

ポートの存在を確認する。

引数:

ports

確認するポート

戻り値:: true:存在する,false:存在しない

virtual ReturnCode_t RTC::PortBase::connect ( ConnectorProfile & connector_profile ) throw (CORBA::SystemException) [virtual]

[CORBA interface] Port の接続を行う

与えられた ConnectoionProfile の情報に基づき、Port間の接続を確立する。この関数は主にアプリケーションプログラムやツールから呼び出すことを前提としている。

事前条件:: アプリケーションプログラムは、コンポーネント間の複数の Port を接続するために、適切な値をセットした ConnectorProfile を connect() の引数として与えて呼び出さなければならない。; connect() に与える ConnectorProfile のメンバーのうち、 name, ports, properties メンバーに対してデータをセットしなければならない。connector_id には通常空文字を設定するか、適当なUUIDを文字列で設定する必要がある。; ConnectorProfile::name は接続につける名前で CORBA::string 型に格納できる任意の文字列である必要がある。; ConnectorProfile::connector_id はすべての接続に対して一意な ID (通常はUUID) が格納される。UUIDの設定は connect() 関数内で行われるので、呼び出し側は空文字を設定する。既存の接続と同じUUIDを設定し connect() を呼び出した場合には PRECONDITION_NOT_MET エラーを返す。ただし、将来の拡張で既存の接続プロファイルを更新するために既存の UUID を設定して呼び出す使用法が用いられる可能性がある。; ConnectorProfile::ports は RTC::PortService のシーケンスで、接続を構成する通常2つ以上のポートのオブジェクト参照を代入する必要がある。例外として、ポートのオブジェクト参照を1つだけ格納して connect()を呼び出すことで、ポートのインターフェース情報を取得したり、特殊なポート(CORBAのRTCPortService以外の相手)に対して接続を行う場合もある。; ConnectorProfile::properties はポートに関連付けられたインターフェースに対するプロパティを与えるために使用する。プロパティは、 string 型をキー、Any 型を値としてもつペアのシーケンスであり、値には任意のCORBAデータ型を格納できるが、可能な限り string 型として格納されることが推奨される。; 以上 connect() 呼び出し時に設定する ConnectorProfile のメンバをまとめると以下のようになる。

ConnectorProfile::name: 任意の接続名
ConnectorProfile::connector_id: 空文字
ConnectorProfile::ports: 1つ以上のポート
ConnectorProfile::properties: インターフェースに対するプロパティ

事後条件:: connect() 関数は、ConnectorProfileportsに格納されたポートシーケンスの先頭のポートに対して notify_connect() を呼ぶ。; notify_connect() は ConnectorProfile::ports に格納されたポート順に notify_connect() をカスケード呼び出しする。このカスケード呼び出しは、途中のnotify_connect() でエラーが出てもポートのオブジェクト参照が有効である限り、必ずすべてのポートに対して行われることが保証される。有効でないオブジェクト参照がシーケンス中に存在する場合、そのポートをスキップして、次のポートに対して notify_connect() を呼び出す。; connect() 関数は、notify_connect()の戻り値がRTC_OKであれば、 RTC_OK を返す。この時点で接続は完了する。RTC_OK以外の場合は、この接続IDに対してdisconnect()を呼び出し接続を解除し、 notify_connect() が返したエラーリターンコードをそのまま返す。; connect() の引数として渡した ConnectorProfile には、 ConnectorProfile::connector_id および、途中のポートが publishInterfaces() で公開したポートインターフェースの各種情報が格納されている。connect() および途中の notify_connect() が ConnectorProfile::{name, ports} を変更することはない。

引数:

connector_profile

ConnectorProfile

戻り値:: ReturnCode_t 型のリターンコード

RTC::InPortBase, と RTC::OutPortBaseで再定義されています。

virtual ReturnCode_t RTC::PortBase::connectNext ( ConnectorProfile & connector_profile ) [protected, virtual]

次の Port に対して notify_connect() をコールする

ConnectorProfile の port_ref 内に格納されている Port のオブジェクトリファレンスのシーケンスの中から、自身の Port の次の Port に対して notify_connect() をコールする。

引数:

connector_profile

接続に関するプロファイル情報

戻り値:: ReturnCode_t 型のリターンコード

virtual void RTC::PortBase::deactivateInterfaces ( ) [pure virtual]

全ての Port のインターフェースを deactivates する

Port に登録されている全てのインターフェースを deactivate する。

RTC::CorbaPort, RTC::InPortBase, と RTC::OutPortBaseで実装されています。

bool RTC::PortBase::deleteInterface	(	const char *	name,
		PortInterfacePolarity	pol
	)			`[protected]`

PortInterfaceProfile からインターフェース登録を削除する.

このオペレーションは Port が持つ PortProfile の、PortInterfaceProfile からインターフェースの情報を削除する。

引数:

	name	インターフェースのインスタンスの名前
	pol	インターフェースの属性 (RTC::PROVIDED もしくは RTC:REQUIRED)

戻り値:: インターフェース削除処理結果。インターフェースが登録されていなければ false を返す。

virtual ReturnCode_t RTC::PortBase::disconnect ( const char * connector_id ) throw (CORBA::SystemException) [virtual]

[CORBA interface] Port の接続を解除する

このオペレーションは与えられた connector_id に対応する接続を解除する。connector_id は通常、システム全体において一意な UUID の文字列であり、事前に connect()/notify_connect() の呼び出しにより確立された接続プロファイル ConnectorProfile::connector_id に対応する。

事前条件:: connector_id は Port が保持する ConnectorProfile の少なくとも一つの ID に一致する文字列でなければならない。当該 Port が持つ ConnectorProfile のリスト内に connector_id と同一の ID を持つ ConnectorProfile が存在しなければこの関数は BAD_PARAMETER エラーを返す。; connector_id と同じ ID を持つ ConnectorProfile::ports には有効な Port の参照が含まれていなければならない。

事後条件:: disconnect() 関数は、ConnectorProfileports の Port の参照リストの先頭に対して、notify_disconnect() を呼び出す。参照が無効であるなど、notify_disconnect() の呼び出しに失敗した場合には、参照リストの先頭から順番に成功するまで notify_disconnect() の呼び出しを試す。notify_disconnect() の呼び出しに一つでも成功すれば、 notify_disconnect() の返却値をそのまま返し、一つも成功しなかった場合には RTC_ERROR エラーを返す。

引数:

connector_id

ConnectorProfile の ID

戻り値:: ReturnCode_t 型のリターンコード

参照元 RTC::OutPort< DataType >::write().

virtual ReturnCode_t RTC::PortBase::disconnect_all ( ) throw (CORBA::SystemException) [virtual]

[CORBA interface] Port の全接続を解除する

このオペレーションはこの Port に関連した全ての接続を解除する。

戻り値:: ReturnCode_t 型のリターンコード

virtual ReturnCode_t RTC::PortBase::disconnectNext ( ConnectorProfile & connector_profile ) [protected, virtual]

次の Port に対して notify_disconnect() をコールする

ConnectorProfile の port_ref 内に格納されている Port のオブジェクトリファレンスのシーケンスの中から、自身の Port の次の Port に対して notify_disconnect() をコールする。

引数:

connector_profile

接続に関するプロファイル情報

戻り値:: ReturnCode_t 型のリターンコード

bool RTC::PortBase::eraseConnectorProfile ( const char * id ) [protected]

ConnectorProfile を削除する.

このオペレーションは Port の PortProfile が保持している ConnectorProfileList のうち与えられた id を持つ ConnectorProfile を削除する。

引数:

id

削除する ConnectorProfile の id

戻り値:: 正常に削除できた場合は true、指定した ConnectorProfile が見つからない場合は false を返す

ConnectorProfile RTC::PortBase::findConnProfile ( const char * id ) [protected]

id を持つ ConnectorProfile を探す

このオペレーションは与えられた ID を持つ ConnectorProfile を Port がもつ ConnectorProfile のリスト中から探す。もし、同一の id を持つ ConnectorProfile がなければ、空の ConnectorProfile が返される。

引数:

id

検索する connector_id

戻り値:: connector_id を持つ ConnectorProfile

参照元 RTC::OutPort< DataType >::write().

CORBA::Long RTC::PortBase::findConnProfileIndex ( const char * id ) [protected]

id を持つ ConnectorProfile を探す

このオペレーションは与えられた ID を持つ ConnectorProfile を Port がもつ ConnectorProfile のリスト中から探しインデックスを返す。もし、同一の id を持つ ConnectorProfile がなければ、-1 を返す。

引数:

id

検索する connector_id

戻り値:: Port の ConnectorProfile リストのインデックス

virtual ConnectorProfile* RTC::PortBase::get_connector_profile ( const char * connector_id ) throw (CORBA::SystemException) [virtual]

[CORBA interface] ConnectorProfile を取得する

connector_id で指定された ConnectorProfile を返す。この関数は CORBA オペレーションであり、CORBA のメモリ管理規則に従い、呼び出し側は返される ConnectorProfile オブジェクトを解体する責任がある。

事前条件:: 引数に与える connector_id は有効な文字列でなければならない。空文字を指定した場合、または指定した connector_id を持つ ConnectorProfile が見つからない場合は、空の ConnectorProfile を返す。

事後条件:: この関数を呼び出すことにより内部状態が変更されることはない。

引数:

connector_id

ConnectorProfile の ID

戻り値:: connector_id で指定された ConnectorProfile

virtual ConnectorProfileList* RTC::PortBase::get_connector_profiles ( ) throw (CORBA::SystemException) [virtual]

[CORBA interface] ConnectorProfileListを取得する

Portが保持する ConnectorProfile の sequence を返す。この関数は CORBA オペレーションであり、CORBA のメモリ管理規則に従い、呼び出し側は返される ConnectorProfileList オブジェクトを解体する責任がある。

ConnectorProfile は Port 間の接続プロファイル情報を保持する構造体であり、接続時にPort間で情報交換を行い、関連するすべての Port で同一の値が保持される。 ConnectorProfile は以下のメンバーを保持している。

name [string 型] このコネクタの名前。
connector_id [string 型] ユニークなID
ports [Port sequnce] このコネクタに関連する Port のオブジェクトリファレンスのシーケンス。
properties [NVList 型] その他のプロパティ。

事後条件:: この関数を呼び出すことにより内部状態が変更されることはない。

戻り値:: この Port が保持する ConnectorProfile

virtual PortProfile* RTC::PortBase::get_port_profile ( ) throw (CORBA::SystemException) [virtual]

[CORBA interface] PortProfileを取得する

Portが保持するPortProfileを返す。この関数は CORBA オペレーションであり、CORBA のメモリ管理規則に従い、呼び出し側は返される PortProfile オブジェクトを解体する責任がある。PortProfile 構造体は以下のメンバーを持つ。

name [string 型] Port の名前。
interfaces [PortInterfaceProfileList 型] Port が保持する PortInterfaceProfile のシーケンス
port_ref [Port Object 型] Port 自身のオブジェクトリファレンス
connector_profile [ConnectorProfileList 型] Port が現在保持する ConnectorProfile のシーケンス
owner [RTObject Object 型] この Port を所有する RTObjectのリファレンス
properties [NVList 型] その他のプロパティ。

事後条件:: この関数を呼び出すことにより内部状態が変更されることはない。

戻り値:: PortProfile

const char* RTC::PortBase::getName ( ) const

Port の名前を取得する.

Port の名前を取得する。

戻り値:: Port の名前

const PortProfile& RTC::PortBase::getPortProfile ( ) const

PortProfile を取得する。.

この関数は、オブジェクト内部に保持されている PortProfile の const 参照を返す const 関数である。

事後条件:: この関数を呼び出すことにより内部状態が変更されることはない。

戻り値:: PortProfile

PortService_ptr RTC::PortBase::getPortRef ( )

Port のオブジェクト参照を取得する.

このオペレーションは Port の PortProfile が保持しているこの Port 自身のオブジェクト参照を取得する。

戻り値:: この Port のオブジェクト参照

const PortProfile& RTC::PortBase::getProfile ( ) const

PortProfileを取得する.

Portが保持する PortProfile の const 参照を返す。

戻り値:: この Port の PortProfile

const std::string RTC::PortBase::getUUID ( ) const [protected]

UUIDを生成する.

このオペレーションは UUID を生成する。

戻り値:: uuid

bool RTC::PortBase::isEmptyId ( const ConnectorProfile & connector_profile ) const [protected]

ConnectorProfile の connector_id フィールドが空かどうか判定.

指定された ConnectorProfile の connector_id が空であるかどうかの判定を行う。

引数:

connector_profile

判定対象コネクタプロファイル

戻り値:: 引数で与えられた ConnectorProfile の connector_id が空であれば、 true、そうでなければ false を返す。

bool RTC::PortBase::isExistingConnId ( const char * id ) [protected]

id が既存の ConnectorProfile のものかどうか判定する

このオペレーションは与えられた ID が既存の ConnectorProfile のリスト中に存在するかどうか判定する。

引数:

id

判定する connector_id

戻り値:: id の存在判定結果

virtual ReturnCode_t RTC::PortBase::notify_connect ( ConnectorProfile & connector_profile ) throw (CORBA::SystemException) [virtual]

[CORBA interface] Port の接続通知を行う

このオペレーションは、Port間の接続が行われる際に、Port間で内部的に呼ばれるオペレーションであって、通常アプリケーションプログラムや、Port以外のRTC関連オブジェクト等から呼び出されることは想定されていない。

notify_connect() 自体はテンプレートメソッドパターンとして、サブクラスで実装されることが前提の publishInterfaces(), subscribeInterfaces() の2つの関数を内部で呼び出す。処理の手順は以下の通りである。

publishInterfaces(): インターフェース情報の公開
connectNext(): 次の Port の notify_connect() の呼び出し
subscribeInterfaces(): インターフェース情報の取得
接続情報の保存

notify_connect() は ConnectorProfile::ports に格納されている Port の順序に従って、カスケード状に呼び出しを行うことにより、インターフェース情報の公開と取得を関連すすべてのポートに対して行う。このカスケード呼び出しは途中で中断されることはなく、必ず ConnectorProfile::ports に格納されている全ポートに対して行われる。

事前条件:: notify_connect() は ConnectorProfile::ports 内に格納されている Port 参照リストのうち、当該 Port 自身の参照の次に格納されている Port に対して notify_connect() を呼び出す。したがって ConnectorProfile::ports には当該 Port の参照が格納されている必要がある。もし、自身の参照が格納されていない場合、その他の処理によりエラーが上書きされなければ、BAD_PARAMETER エラーが返される。; 呼び出し時に ConnectorProfile::connector_id には一意なIDとして UUID が保持されている必要がある。通常 connector_id は connect() 関数により与えられ、空文字の場合は動作は未定義である。

事後条件:: ConnectorProfile::name, ConnectorProfile::connector_id, ConnectorProfile::ports は notify_connect() の呼び出しにより書き換えられることはなく不変である。; ConnectorProfile::properties は notify_connect() の内部で、当該 Port が持つサービスインターフェースに関する情報を他の Port に伝えるために、プロパティ情報が書き込まれる。; なお、ConnectorProfileports のリストの最初 Port の notify_connet() が終了した時点では、すべての関連する Port の notify_connect() の呼び出しが完了する。publishInterfaces(), connectNext(), subscribeInterfaces() および接続情報の保存のいずれかの段階でエラーが発生した場合でも、エラーコードは内部的に保持されており、最初に生じたエラーのエラーコードが返される。

引数:

connector_profile

ConnectorProfile

戻り値:: ReturnCode_t 型のリターンコード

virtual ReturnCode_t RTC::PortBase::notify_disconnect ( const char * connector_id ) throw (CORBA::SystemException) [virtual]

[CORBA interface] Port の接続解除通知を行う

このオペレーションは、Port間の接続解除が行われる際に、Port間で内部的に呼ばれるオペレーションであり、通常アプリケーションプログラムや、 Port 以外の RTC 関連オブジェクト等から呼び出されることは想定されていない。

notify_disconnect() 自体はテンプレートメソッドパターンとして、サブクラスで実装されることが前提の unsubscribeInterfaces() 関数を内部で呼び出す。処理の手順は以下の通りである。

ConnectorProfile の検索
次の Port の notify_disconnect() 呼び出し
unsubscribeInterfaces()
ConnectorProfile の削除

notify_disconnect() は ConnectorProfile::ports に格納されている Port の順序に従って、カスケード状に呼び出しを行うことにより、接続の解除をすべての Port に通知する。

事前条件:: Port は与えられた connector_id に対応する ConnectorProfile を保持していなければならない。

事後条件:: connector_id に対応する ConnectorProfile が見つからない場合はBAD_PARAMETER エラーを返す。; カスケード呼び出しを行う際には ConnectorProfile::ports に保持されている Port の参照リストのうち、自身の参照の次の参照に対して notify_disconnect() を呼び出すが、その呼び出しで例外が発生した場合には、呼び出しをスキップしリストの次の参照に対して notify_disconnect() を呼び出す。一つも呼び出しに成功しない場合、 RTC_ERROR エラーコードを返す。; なお、ConnectorProfileports のリストの最初 Port の notify_disconnet() が終了した時点では、すべての関連する Port の notify_disconnect() の呼び出しが完了する。

引数:

connector_id

ConnectorProfile の ID

戻り値:: ReturnCode_t 型のリターンコード

void RTC::PortBase::onConnected	(	const char *	portname,
		RTC::ConnectorProfile &	profile,
		ReturnCode_t	ret
	)			`[inline, protected]`

参照先 m_portconnListeners, と RTC::ON_CONNECTED.

void RTC::PortBase::onConnectNextport	(	const char *	portname,
		RTC::ConnectorProfile &	profile,
		ReturnCode_t	ret
	)			`[inline, protected]`

参照先 m_portconnListeners, と RTC::ON_CONNECT_NEXTPORT.

void RTC::PortBase::onDisconnected	(	const char *	portname,
		RTC::ConnectorProfile &	profile,
		ReturnCode_t	ret
	)			`[inline, protected]`

参照先 m_portconnListeners, と RTC::ON_DISCONNECTED.

void RTC::PortBase::onDisconnectNextport	(	const char *	portname,
		RTC::ConnectorProfile &	profile,
		ReturnCode_t	ret
	)			`[inline, protected]`

参照先 m_portconnListeners, と RTC::ON_DISCONNECT_NEXT.

void RTC::PortBase::onNotifyConnect	(	const char *	portname,
		RTC::ConnectorProfile &	profile
	)			`[inline, protected]`

参照先 m_portconnListeners, と RTC::ON_NOTIFY_CONNECT.

void RTC::PortBase::onNotifyDisconnect	(	const char *	portname,
		RTC::ConnectorProfile &	profile
	)			`[inline, protected]`

参照先 m_portconnListeners, と RTC::ON_NOTIFY_DISCONNECT.

void RTC::PortBase::onPublishInterfaces	(	const char *	portname,
		RTC::ConnectorProfile &	profile,
		ReturnCode_t	ret
	)			`[inline, protected]`

参照先 m_portconnListeners, と RTC::ON_PUBLISH_INTERFACES.

void RTC::PortBase::onSubscribeInterfaces	(	const char *	portname,
		RTC::ConnectorProfile &	profile,
		ReturnCode_t	ret
	)			`[inline, protected]`

参照先 m_portconnListeners, と RTC::ON_SUBSCRIBE_INTERFACES.

void RTC::PortBase::onUnsubscribeInterfaces	(	const char *	portname,
		RTC::ConnectorProfile &	profile
	)			`[inline, protected]`

参照先 m_portconnListeners, と RTC::ON_UNSUBSCRIBE_INTERFACES.

virtual ReturnCode_t RTC::PortBase::publishInterfaces ( ConnectorProfile & connector_profile ) [protected, pure virtual]

Interface 情報を公開する.

このオペレーションは、notify_connect() 処理シーケンスの始めにコールされる純粋仮想関数である。 notify_connect() では、

の順に protected 関数がコールされ接続処理が行われる。
具象 Port ではこのオペレーションをオーバーライドし、引数として与えられた ConnectorProfile に従い処理を行い、パラメータが不適切であれば、RteurnCode_t 型のエラーコードを返す。通常 publishInterafaces() 内においては、この Port に属するインターフェースに関する情報を ConnectorProfile に対して適切に設定し他の Port に通知しなければならない。
また、この関数がコールされる段階では、他の Port の Interface に関する情報はすべて含まれていないので、他の Port の Interface を取得する処理は subscribeInterfaces() 内で行われるべきである。
このオペレーションは、新規の connector_id に対しては接続の生成、既存の connector_id に対しては更新が適切に行われる必要がある。

引数:

connector_profile

接続に関するプロファイル情報

戻り値:: ReturnCode_t 型のリターンコード

RTC::CorbaPort, RTC::InPortBase, と RTC::OutPortBaseで実装されています。

virtual void RTC::PortBase::setConnectionLimit ( int limit_value ) [protected, virtual]

接続の最大数を設定する。

引数:

limit_value

最大数

void RTC::PortBase::setName ( const char * name )

Port の名前を設定する.

Port の名前を設定する。この名前は Port が保持する PortProfile.name に反映される。

引数:

name

Port の名前

void RTC::PortBase::setOnConnected ( ConnectionCallback * on_connected )

接続完了時に呼ばれるコールバックをセットする

このオペレーションは、このポートが接続完了時に呼ばれる、コールバックファンクタをセットする。

コールバックファンクタの所有権は、呼び出し側にあり、オブジェクトが必要なくなった時に解体するのは呼び出し側の責任である。

このコールバックファンクタは、ポートの接続実行関数である notify_connect() の終了直前に、接続処理が正常終了する際に限って呼び出されるコールバックである。接続処理の過程でエラーが発生した場合には呼び出されない。

このコールバックファンクタは notify_connect() が out パラメータとして返すのと同じ引数 ConnectorProfile とともに呼び出されるので、この接続において公開されたすべてのインターフェース情報を得ることができる。このコールバックを利用して、notify_connect() が返す ConnectorProfile を変更することが可能であるが、接続関係の不整合を招かないよう、ConnectorProfile の変更には注意を要する。

引数:

on_subscribe

ConnectionCallback のサブクラスオブジェクトのポインタ

void RTC::PortBase::setOnConnectionLost ( ConnectionCallback * on_connection_lost )

ポートの接続がロストした場合に呼び出されるコールバックをセットする

このオペレーションは、このポートの接続がロストした場合に呼ばれる、コールバックファンクタをセットする。

InPortは、相手側OutPortとの接続をロストした場合、接続を強制的に切断するので、引き続き OnDisconnect コールバックが呼び出される。

引数:

on_connection_lost

ConnectionCallback のサブクラスオブジェクトのポインタ

void RTC::PortBase::setOnDisconnected ( ConnectionCallback * on_disconnected )

接続解除に呼ばれるコールバックをセットする

このオペレーションは、このポートの接続解除時に呼ばれる、コールバックファンクタをセットする。

コールバックファンクタの所有権は、呼び出し側にあり、オブジェクトが必要なくなった時に解体するのは呼び出し側の責任である。

このコールバックファンクタは、ポートの接続解除実行関数である notify_disconnect() の終了直前に、呼び出されるコールバックである。

このコールバックファンクタは接続に対応する ConnectorProfile とともに呼び出される。この ConnectorProfile はこのファンクタ呼出し後に破棄されるので、変更がほかに影響を与えることはない。

引数:

on_disconnected

ConnectionCallback のサブクラスオブジェクトのポインタ

void RTC::PortBase::setOnPublishInterfaces ( ConnectionCallback * on_publish )

インターフェースを公開する際に呼ばれるコールバックをセットする

このオペレーションは、このポートが接続時に、ポート自身が持つサービスインターフェース情報を公開するタイミングで呼ばれるコールバックファンクタをセットする。

コールバックファンクタの所有権は、呼び出し側にあり、オブジェクトが必要なくなった時に解体するのは呼び出し側の責任である。

このコールバックファンクタは、PortBaseクラスの仮想関数である publishInterfaces() が呼ばれたあとに、同じ引数 ConnectorProfile とともに呼び出される。このコールバックを利用して、 publishInterfaces() が公開した ConnectorProfile を変更することが可能であるが、接続関係の不整合を招かないよう、ConnectorProfile の変更には注意を要する。

引数:

on_publish

ConnectionCallback のサブクラスオブジェクトのポインタ

void RTC::PortBase::setOnSubscribeInterfaces ( ConnectionCallback * on_subscribe )

インターフェースを取得する際に呼ばれるコールバックをセットする

このオペレーションは、このポートが接続時に、相手のポートが持つサービスインターフェース情報を取得するタイミングで呼ばれるコールバックファンクタをセットする。

コールバックファンクタの所有権は、呼び出し側にあり、オブジェクトが必要なくなった時に解体するのは呼び出し側の責任である。

このコールバックファンクタは、PortBaseクラスの仮想関数である subscribeInterfaces() が呼ばれる前に、同じ引数 ConnectorProfile とともに呼び出される。このコールバックを利用して、 subscribeInterfaces() に与える ConnectorProfile を変更することが可能であるが、接続関係の不整合を招かないよう、ConnectorProfile の変更には注意を要する。

引数:

on_subscribe

ConnectionCallback のサブクラスオブジェクトのポインタ

void RTC::PortBase::setOnUnsubscribeInterfaces ( ConnectionCallback * on_subscribe )

インターフェースを解放する際に呼ばれるコールバックをセットする

このオペレーションは、このポートが接続時に、相手のポートが持つサービスインターフェース情報を解放するタイミングで呼ばれるコールバックファンクタをセットする。

コールバックファンクタの所有権は、呼び出し側にあり、オブジェクトが必要なくなった時に解体するのは呼び出し側の責任である。

このコールバックファンクタは、PortBaseクラスの仮想関数である unsubscribeInterfaces() が呼ばれる前に、同じ引数 ConnectorProfile とともに呼び出される。このコールバックを利用して、 unsubscribeInterfaces() に与える ConnectorProfile を変更することが可能であるが、接続関係の不整合を招かないよう、ConnectorProfile の変更には注意を要する。

引数:

on_unsubscribe

ConnectionCallback のサブクラスオブジェクトのポインタ

void RTC::PortBase::setOwner ( RTObject_ptr owner )

Port の owner の RTObject を指定する.

このオペレーションは Port の PortProfile.owner を設定する。

引数:

owner

この Port を所有する RTObject の参照

void RTC::PortBase::setPortConnectListenerHolder ( PortConnectListeners * portconnListeners )

PortConnectListeners のホルダをセットする.

ポートの接続に関するリスナ群を保持するホルダクラスへのポインタをセットする。この関数は通常親のRTObjectから呼ばれ、RTObjectが持つホルダクラスへのポインタがセットされる。

引数:

portconnListeners

PortConnectListeners オブジェクトのポインタ

void RTC::PortBase::setPortRef ( PortService_ptr port_ref )

Port のオブジェクト参照を設定する.

このオペレーションは Port の PortProfile にこの Port 自身のオブジェクト参照を設定する。

引数:

port_ref

この Port のオブジェクト参照

void RTC::PortBase::setUUID ( ConnectorProfile & connector_profile ) const [protected]

UUIDを生成し ConnectorProfile にセットする.

このオペレーションは UUID を生成し、ConnectorProfile にセットする。

引数:

connector_profile

connector_id をセットする ConnectorProfile

virtual ReturnCode_t RTC::PortBase::subscribeInterfaces ( const ConnectorProfile & connector_profile ) [protected, pure virtual]

Interface 情報を公開する.

このオペレーションは、notify_connect() 処理シーケンスの中間にコールされる純粋仮想関数である。 notify_connect() では、

の順に protected 関数がコールされ接続処理が行われる。
具象 Port ではこのオペレーションをオーバーライドし、引数として与えられた ConnectorProfile に従い処理を行い、パラメータが不適切であれば、RteurnCode_t 型のエラーコードを返す。引数 ConnectorProfile には他の Port の Interface に関する情報が全て含まれている。通常 subscribeInterafaces() 内においては、この Port が使用する Interface に関する情報を取得し、要求側のインターフェースに対して情報を設定しなければならない。
このオペレーションは、新規の connector_id に対しては接続の生成、既存の connector_id に対しては更新が適切に行われる必要がある。

引数:

connector_profile

接続に関するプロファイル情報

戻り値:: ReturnCode_t 型のリターンコード

RTC::CorbaPort, RTC::InPortBase, と RTC::OutPortBaseで実装されています。

virtual void RTC::PortBase::unsubscribeInterfaces ( const ConnectorProfile & connector_profile ) [protected, pure virtual]

Interface の接続を解除する.

このオペレーションは、notify_disconnect() 処理シーケンスの終わりにコールされる純粋仮想関数である。 notify_disconnect() では、

disconnectNext()
unsubscribeInterfaces()
eraseConnectorProfile() の順に protected 関数がコールされ接続解除処理が行われる。
具象 Port ではこのオペレーションをオーバーライドし、引数として与えられた ConnectorProfile に従い接続解除処理を行う。

引数:

connector_profile

接続に関するプロファイル情報

RTC::CorbaPort, RTC::InPortBase, と RTC::OutPortBaseで実装されています。

void RTC::PortBase::updateConnectorProfile ( const ConnectorProfile & connector_profile ) [protected]

ConnectorProfile の追加もしくは更新.

このオペレーションは与えられた ConnectorProfile を Port に追加もしくは更新保存する。与えられた ConnectorProfile の connector_id と同じ ID を持つ ConnectorProfile がリストになければ、リストに追加し、同じ ID が存在すれば ConnectorProfile を上書き保存する。

引数:

connector_profile

追加もしくは更新する ConnectorProfile

void RTC::PortBase::updateConnectors ( ) [protected]

存在しないポートをdisconnectする。

死んだPortを検出し、もし死んでいるポートがあった場合には、接続を解除する。
