クラス RTC::OutPortBase

OutPort 基底クラス. [詳細]

#include <OutPortBase.h>

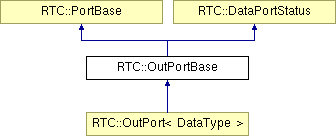

RTC::OutPortBaseに対する継承グラフ
RTC::PortBase RTC::DataPortStatus RTC::OutPort< DataType >

すべてのメンバ一覧

Public メソッド

 OutPortBase (const char *name, const char *data_type)
 コンストラクタ
virtual ~OutPortBase (void)
 デストラクタ
void init (coil::Properties &prop)
 プロパティの初期化
virtual bool write ()=0
 データ書き込み
coil::Properties & properties ()
 プロパティを取得する
const std::vector
< OutPortConnector * > & 		connectors ()
 Connector を取得.
ConnectorInfoList getConnectorProfiles ()
 ConnectorProfile を取得.
coil::vstring getConnectorIds ()
 ConnectorId を取得.
coil::vstring getConnectorNames ()
 Connectorの名前を取得.
OutPortConnector * getConnectorById (const char *id)
 ConnectorProfileをIDで取得.
OutPortConnector * getConnectorByName (const char *name)
 ConnectorProfileを名前で取得.
bool getConnectorProfileById (const char *id, ConnectorInfo &prof)
 ConnectorProfileをIDで取得.
bool getConnectorProfileByName (const char *name, ConnectorInfo &prof)
 ConnectorProfileを名前で取得.
virtual void activateInterfaces ()
 全ての Port のインターフェースを activate する
virtual void deactivateInterfaces ()
 全ての Port のインターフェースを deactivate する
void addConnectorDataListener (ConnectorDataListenerType listener_type, ConnectorDataListener *listener, bool autoclean=true)
 ConnectorDataListener リスナを追加する.
void removeConnectorDataListener (ConnectorDataListenerType listener_type, ConnectorDataListener *listener)
 ConnectorDataListener リスナを削除する.
void addConnectorListener (ConnectorListenerType callback_type, ConnectorListener *listener, bool autoclean=true)
 ConnectorListener リスナを追加する.
void removeConnectorListener (ConnectorListenerType callback_type, ConnectorListener *listener)
 ConnectorDataListener リスナを削除する.
bool isLittleEndian ()
 endian 設定を返す
virtual ReturnCode_t connect (ConnectorProfile &connector_profile) throw (CORBA::SystemException)
 [CORBA interface] Port の接続を行う

Public 変数

DATAPORTSTATUS_ENUM typedef
std::vector< OutPortConnector * > 		ConnectorList

Protected メソッド

void configure ()
 OutPortの設定を行う.
virtual ReturnCode_t publishInterfaces (ConnectorProfile &connector_profile)
 Interface 情報を公開する.
virtual ReturnCode_t subscribeInterfaces (const ConnectorProfile &connector_profile)
 Interface に接続する.
virtual void unsubscribeInterfaces (const ConnectorProfile &connector_profile)
 Interface の接続を解除する.
void initProviders ()
 OutPort provider の初期化.
void initConsumers ()
 InPort consumer の初期化.
bool checkEndian (const coil::Properties &prop, bool &littleEndian)
 シリアライザのエンディアンをチェックする
OutPortProvider * createProvider (ConnectorProfile &cprof, coil::Properties &prop)
 OutPort provider の生成.
InPortConsumer * createConsumer (const ConnectorProfile &cprof, coil::Properties &prop)
 InPort consumer の生成.
OutPortConnector * createConnector (const ConnectorProfile &cprof, coil::Properties &prop, InPortConsumer *consumer)
 OutPortPushConnector の生成.
OutPortConnector * createConnector (const ConnectorProfile &cprof, coil::Properties &prop, OutPortProvider *provider)
 OutPortPullConnector の生成.

Protected 変数

coil::Properties m_properties
 プロパティ
std::vector< OutPortConnector * > m_connectors
 接続リスト
coil::vstring m_providerTypes
 利用可能provider
coil::vstring m_consumerTypes
 利用可能consumer
bool m_littleEndian
 接続エンディアン
ConnectorListeners m_listeners
 ConnectorDataListener リスナ.

説明

OutPort 基底クラス.

OutPort の基底クラス。

Properties: port.outport プロパティは

ConnectorProfile.properties の場合は

以下に指定したものが渡される。 (port.outport.[name]が優先される) さらに、一部のプロパティは接続時に ConnectorProfile により 渡される場合があり、その場合は ConnectorProfile が優先される。

dataport.dataflow_type
dataport.interface_type
dataport.subscription_type

[buffer]

[publihser]

[interface]

OutPort 側の connect() では以下のシーケンスで処理が行われる。

1. OutPort に関連する connector 情報の生成およびセット

2. InPortに関連する connector 情報の取得

3. PortBase::connect() をコール Portの接続の基本処理が行われる。

4. 上記2.でInPortのリファレンスが取得できなければ、再度InPortに 関連する connector 情報を取得する。

5. ConnectorProfile::properties で与えられた情報から、 OutPort側の初期化処理を行う。

6. 上記の処理のうち一つでもエラーであれば、エラーリターンする。 正常に処理が行われた場合はRTCRTC_OKでリターンする。

から:
0.2.0

コンストラクタとデストラクタ

RTC::OutPortBase::OutPortBase ( const char *  name,
const char *  data_type
)

コンストラクタ

コンストラクタ。

引数:
name ポート名
data_type データタイプ
virtual RTC::OutPortBase::~OutPortBase ( void   )  [virtual]

デストラクタ

デストラクタ。 登録された全ての Publisher を削除する。

関数

virtual void RTC::OutPortBase::activateInterfaces (  )  [virtual]

全ての Port のインターフェースを activate する

Port に登録されている全てのインターフェースを activate する。

RTC::PortBaseを実装しています。

void RTC::OutPortBase::addConnectorDataListener ( ConnectorDataListenerType  listener_type,
ConnectorDataListener *  listener,
bool  autoclean = true
)

ConnectorDataListener リスナを追加する.

バッファ書き込みまたは読み出しイベントに関連する各種リスナを設定する。

設定できるリスナのタイプとコールバックイベントは以下の通り

  • ON_BUFFER_WRITE: バッファ書き込み時
  • ON_BUFFER_FULL: バッファフル時
  • ON_BUFFER_WRITE_TIMEOUT: バッファ書き込みタイムアウト時
  • ON_BUFFER_OVERWRITE: バッファ上書き時
  • ON_BUFFER_READ: バッファ読み出し時
  • ON_SEND: InProtへの送信時
  • ON_RECEIVED: InProtへの送信完了時
  • ON_SEND_ERTIMEOUT: OutPort側タイムアウト時
  • ON_SEND_ERERROR: OutPort側エラー時
  • ON_RECEIVER_FULL: InProt側バッファフル時
  • ON_RECEIVER_TIMEOUT: InProt側バッファタイムアウト時
  • ON_RECEIVER_ERROR: InProt側エラー時

リスナは ConnectorDataListener を継承し、以下のシグニチャを持つ operator() を実装している必要がある。

ConnectorDataListener:: operator()(const ConnectorProfile&, const cdrStream&)

デフォルトでは、この関数に与えたリスナオブジェクトの所有権は OutPortに移り、OutPort解体時もしくは、 removeConnectorDataListener() により削除時に自動的に解体される。 リスナオブジェクトの所有権を呼び出し側で維持したい場合は、第3引 数に false を指定し、自動的な解体を抑制することができる。

引数:
listener_type リスナタイプ
listener リスナオブジェクトへのポインタ
autoclean リスナオブジェクトの自動的解体を行うかどうかのフラグ
void RTC::OutPortBase::addConnectorListener ( ConnectorListenerType  callback_type,
ConnectorListener *  listener,
bool  autoclean = true
)

ConnectorListener リスナを追加する.

バッファ書き込みまたは読み出しイベントに関連する各種リスナを設定する。

設定できるリスナのタイプは

  • ON_BUFFER_EMPTY: バッファが空の場合
  • ON_BUFFER_READTIMEOUT: バッファが空でタイムアウトした場合

リスナは以下のシグニチャを持つ operator() を実装している必要がある。

ConnectorListener::operator()(const ConnectorProfile&)

デフォルトでは、この関数に与えたリスナオブジェクトの所有権は OutPortに移り、OutPort解体時もしくは、 removeConnectorListener() により削除時に自動的に解体される。 リスナオブジェクトの所有権を呼び出し側で維持したい場合は、第3引 数に false を指定し、自動的な解体を抑制することができる。

引数:
listener_type リスナタイプ
listener リスナオブジェクトへのポインタ
autoclean リスナオブジェクトの自動的解体を行うかどうかのフラグ
bool RTC::OutPortBase::checkEndian ( const coil::Properties &  prop,
bool &  littleEndian
) [protected]

シリアライザのエンディアンをチェックする

与えられたプロパティに設定されている、データのシリアライザのエン ディアン指定をチェックする。正しいエンディアン指定がなされていれ ば、true を返し、引数 littleEndian に、設定値がリトルエンディア ンであれば true が、ビッグエンディアンであれば false が返される。

引数:
prop チェックするプロパティ
littleEndian エンディアン情報（true:little,false:big）
戻り値:
true:"serializer"キーが存在しない または 存在していて内容がある。 false:"serializer"キーが存在しているが内容が空 または 存 在しているが内容が"little","big" 以外。
void RTC::OutPortBase::configure (  )  [protected]

OutPortの設定を行う.

propertiesの情報に基づきOutPortの各種設定を行う

virtual ReturnCode_t RTC::OutPortBase::connect ( ConnectorProfile &  connector_profile  )  throw (CORBA::SystemException) [virtual]

[CORBA interface] Port の接続を行う

与えられた ConnectoionProfile の情報に基づき、Port間の接続を確立 する。この関数は主にアプリケーションプログラムやツールから呼び出 すことを前提としている。

引数:
connector_profile ConnectorProfile
戻り値:
ReturnCode_t 型のリターンコード

RTC::PortBaseを再定義しています。

const std::vector<OutPortConnector*>& RTC::OutPortBase::connectors (  )

Connector を取得.

現在所有しているコネクタを取得する。

戻り値:
connector のリスト
OutPortConnector* RTC::OutPortBase::createConnector ( const ConnectorProfile &  cprof,
coil::Properties &  prop,
OutPortProvider *  provider
) [protected]

OutPortPullConnector の生成.

OutPortConnector* RTC::OutPortBase::createConnector ( const ConnectorProfile &  cprof,
coil::Properties &  prop,
InPortConsumer *  consumer
) [protected]

OutPortPushConnector の生成.

InPortConsumer* RTC::OutPortBase::createConsumer ( const ConnectorProfile &  cprof,
coil::Properties &  prop
) [protected]

InPort consumer の生成.

OutPortProvider* RTC::OutPortBase::createProvider ( ConnectorProfile &  cprof,
coil::Properties &  prop
) [protected]

OutPort provider の生成.

virtual void RTC::OutPortBase::deactivateInterfaces (  )  [virtual]

全ての Port のインターフェースを deactivate する

Port に登録されている全てのインターフェースを deactivate する。

RTC::PortBaseを実装しています。

OutPortConnector* RTC::OutPortBase::getConnectorById ( const char *  id  )

ConnectorProfileをIDで取得.

現在所有しているコネクタをIDで取得する。

引数:
id Connector ID
戻り値:
コネクタへのポインタ
OutPortConnector* RTC::OutPortBase::getConnectorByName ( const char *  name  )

ConnectorProfileを名前で取得.

現在所有しているコネクタを名前で取得する。

引数:
name Connector name
戻り値:
コネクタへのポインタ
coil::vstring RTC::OutPortBase::getConnectorIds (  )

ConnectorId を取得.

現在所有しているコネクタのIDを取得する。

戻り値:
ConnectorId のリスト
coil::vstring RTC::OutPortBase::getConnectorNames (  )

Connectorの名前を取得.

現在所有しているコネクタの名前を取得する。

戻り値:
Connector名のリスト
bool RTC::OutPortBase::getConnectorProfileById ( const char *  id,
ConnectorInfo &  prof
)

ConnectorProfileをIDで取得.

現在所有しているコネクタをIDで取得する。

引数:
id Connector ID
prof ConnectorProfile
戻り値:
false 指定したIDがない
bool RTC::OutPortBase::getConnectorProfileByName ( const char *  name,
ConnectorInfo &  prof
)

ConnectorProfileを名前で取得.

現在所有しているコネクタを名前で取得する。

引数:
name Connector name
prof ConnectorProfile
戻り値:
false 指定した名前がない
ConnectorInfoList RTC::OutPortBase::getConnectorProfiles (  )

ConnectorProfile を取得.

現在所有しているコネクタのProfileを取得する。

戻り値:
ConnectorProfile のリスト
void RTC::OutPortBase::init ( coil::Properties &  prop  )

プロパティの初期化

OutPortのプロパティを初期化する

引数:
prop 設定するプロパティ
void RTC::OutPortBase::initConsumers (  )  [protected]

InPort consumer の初期化.

void RTC::OutPortBase::initProviders (  )  [protected]

OutPort provider の初期化.

bool RTC::OutPortBase::isLittleEndian (  )

endian 設定を返す

endian 設定のbool値を返す。

戻り値:
m_littleEndian がlittleの場合true、bigの場合false を返す。
coil::Properties& RTC::OutPortBase::properties (  )

プロパティを取得する

OutPortのプロパティを取得する。

戻り値:
プロパティ
virtual ReturnCode_t RTC::OutPortBase::publishInterfaces ( ConnectorProfile &  connector_profile  )  [protected, virtual]

Interface 情報を公開する.

このオペレーションは、notify_connect() 処理シーケンスの始めにコール される純粋仮想関数である。 notify_connect() では、

の順に protected 関数がコールされ接続処理が行われる。
このオペレーションは、新規の connector_id に対しては接続の生成、 既存の connector_id に対しては更新が適切に行われる必要がある。

引数:
connector_profile 接続に関するプロファイル情報
戻り値:
ReturnCode_t 型のリターンコード

RTC::PortBaseを実装しています。

void RTC::OutPortBase::removeConnectorDataListener ( ConnectorDataListenerType  listener_type,
ConnectorDataListener *  listener
)

ConnectorDataListener リスナを削除する.

設定した各種リスナを削除する。

引数:
listener_type リスナタイプ
listener リスナオブジェクトへのポインタ
void RTC::OutPortBase::removeConnectorListener ( ConnectorListenerType  callback_type,
ConnectorListener *  listener
)

ConnectorDataListener リスナを削除する.

設定した各種リスナを削除する。

引数:
listener_type リスナタイプ
listener リスナオブジェクトへのポインタ
virtual ReturnCode_t RTC::OutPortBase::subscribeInterfaces ( const ConnectorProfile &  connector_profile  )  [protected, virtual]

Interface に接続する.

このオペレーションは、notify_connect() 処理シーケンスの中間にコール される純粋仮想関数である。 notify_connect() では、

の順に protected 関数がコールされ接続処理が行われる。

引数:
connector_profile 接続に関するプロファイル情報
戻り値:
ReturnCode_t 型のリターンコード

RTC::PortBaseを実装しています。

virtual void RTC::OutPortBase::unsubscribeInterfaces ( const ConnectorProfile &  connector_profile  )  [protected, virtual]

Interface の接続を解除する.

このオペレーションは、notify_disconnect() 処理シーケンスの終わりにコール される純粋仮想関数である。 notify_disconnect() では、

引数:
connector_profile 接続に関するプロファイル情報

RTC::PortBaseを実装しています。

virtual bool RTC::OutPortBase::write (  )  [pure virtual]

データ書き込み

ポートへデータを書き込む。 バインドされた変数に設定された値をポートに書き込む。

戻り値:
書き込み処理結果(書き込み成功:true、書き込み失敗:false)

RTC::OutPort< DataType >で実装されています。

変数

DATAPORTSTATUS_ENUM typedef std::vector<OutPortConnector*> RTC::OutPortBase::ConnectorList
std::vector<OutPortConnector*> RTC::OutPortBase::m_connectors [protected]

接続リスト

参照元 RTC::OutPort< DataType >::write().

coil::vstring RTC::OutPortBase::m_consumerTypes [protected]

利用可能consumer

ConnectorListeners RTC::OutPortBase::m_listeners [protected]

ConnectorDataListener リスナ.

bool RTC::OutPortBase::m_littleEndian [protected]

接続エンディアン

coil::Properties RTC::OutPortBase::m_properties [protected]

プロパティ

coil::vstring RTC::OutPortBase::m_providerTypes [protected]

利用可能provider
