このケーススタディでは、rtshell で RTシステムの管理方法を紹介します。既存のカメラコンポーネントと画像処理コンポーネントと画像表示コンポーネントを利用し、自動でシステム復元や起動などを行います。 システム設計を RTSystemEditor で行い、復元・起動を rtshell とシェルスクリプトで行うといった、RTシステムの効率的な作成・運用を行うことができます。
rtshell はネームサーバー上に登録されている RTコンポーネントをシェルから管理することができるツールです。コンポーネントを activate/deactivate/reset したり、ポートの接続を行うことができます。 さらに、RTシステム全体を管理することもできます。
最初にネームサーバーを起動します。
次は以下のコンポーネントを起動します。

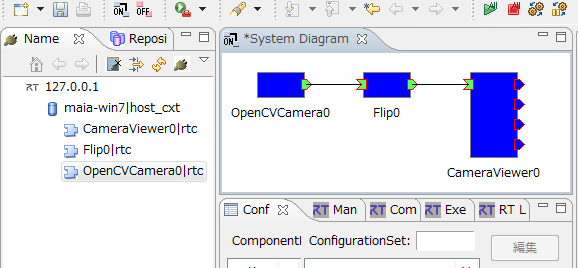

RTSystemEditor を機動して、以下のシステムを作成します。
ポート間のコネクションプロパティはデフォルト設定で OK です。
RTSProfile とは RTシステムを記述するファイルフォーマットです。使われるコンポーネント、コンフィギュレーションパラメーター、コネクション等の情報を記述することができます。 RTSProfile を使うことにより、RTSystemEditor で作成したシステム構成を保存し、他のツールで利用する(あるいはその逆)事ができます。

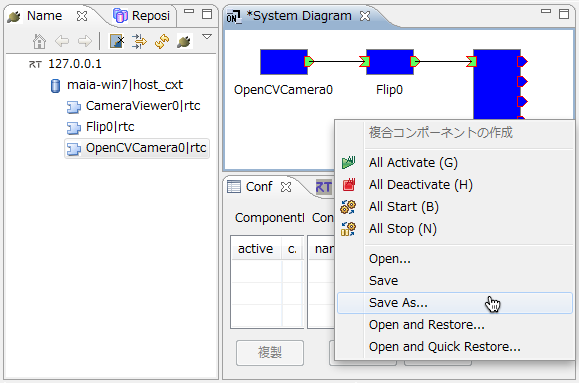

作成したシステムエディタのバックグランド(の白い部分)をクリックして、[Save As] を選択します。

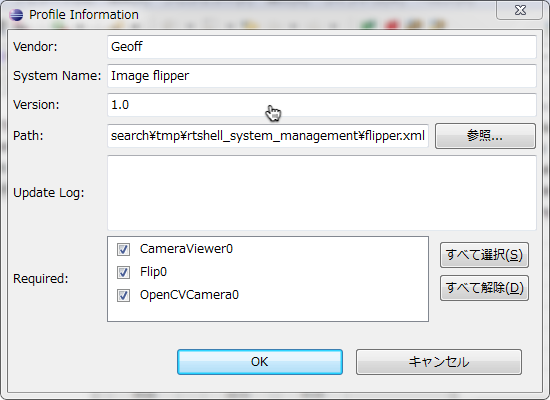

システムの情報を入力します。
[OK] ボタンをクリックして RTSProfile ファイルを作成・保存します。
最後に、コンポーネントを終了します。

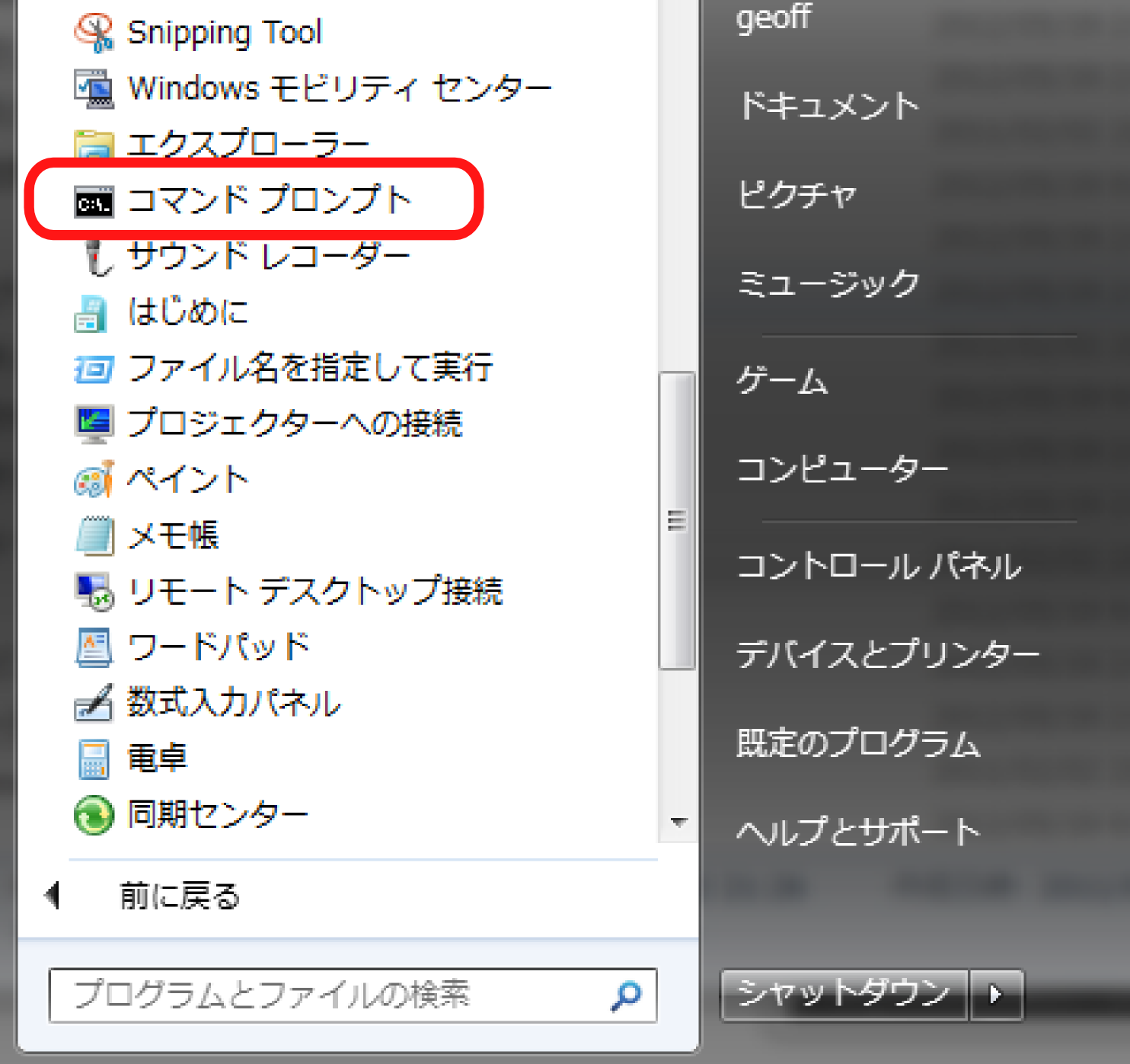

Windows のコマンドプロンプトを起動します。
環境変数を設定します。コマンドプロンプトで以下のコマンドを実行します。 「RTCTREE_NAMESERVERS」は、rtshell の支援ライブラリrtctree が使う変数で、rtshell が見えるネームサーバーを指定します。
set RTCTREE_NAMESERVERS=127.0.0.1
コンポーネント間のコネクションを再作成で RTシステムを復元します。以下のコンポーネントを起動します。
rtshell でコンポーネントが登録されているネームサーバー上のフォルダーに移動します。
rtcwd /127.0.0.1/maia-win7.host_cxt
「maia-win7.host_cxt」はネームサーバーの名です。

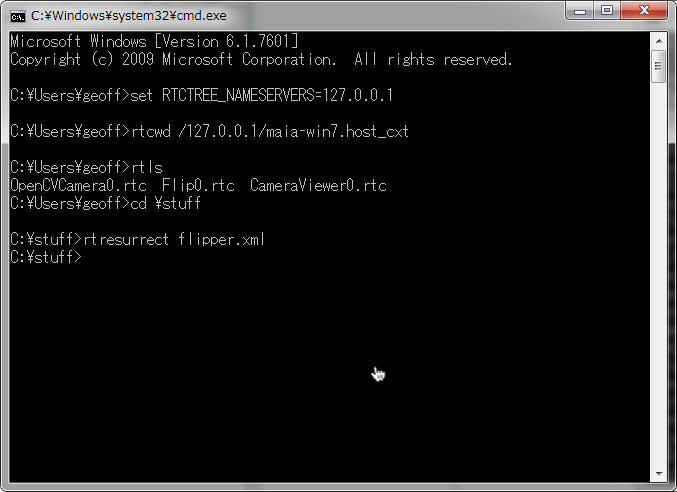

コマンドプロンプトで RTSProfile ファイルが保存されているフォルダーに移動して、以下のコマンドを実行します。
rtresurrect flipper.xml
「flipper.xml」はRTSProfileファイルの名です。

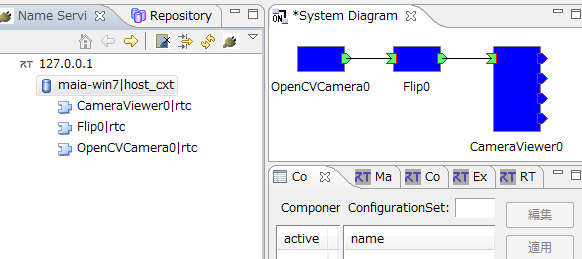

Eclipse でコマンドの実行結果を見ることができます。コンポーネントのポートが接続されていることがわかります。

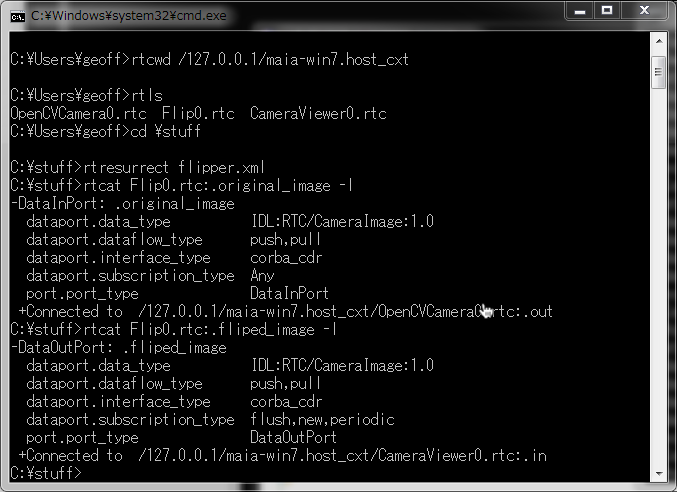

rtcat コマンドでも同様に、システムが再構成されている様子を見ることができます。
システムを構成するすべてのコンポーネントをactivate する rtstart コマンドを利用するト、システム全体を起動することができます。
rtstart flipper.xml

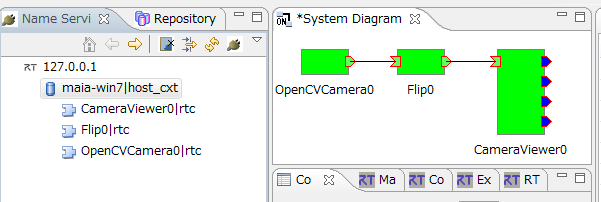

コマンドの実行結果は、Eclipse からコンポーネントがアクティブ状態(緑色)になっていることから確認できます。

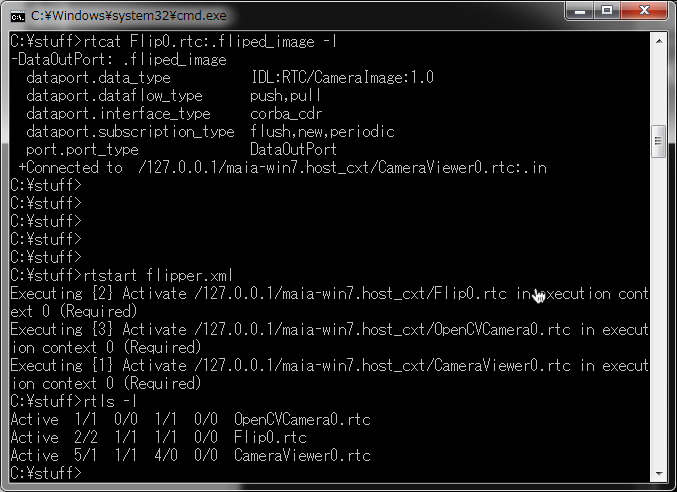

rtls コマンドを利用しても書くにすることができます。
システムを構成するすべてのコンポーネントをdeactivate する rtstop コマンドを使うことで、システム全体を停止することができます。
rtstop flipper.xml

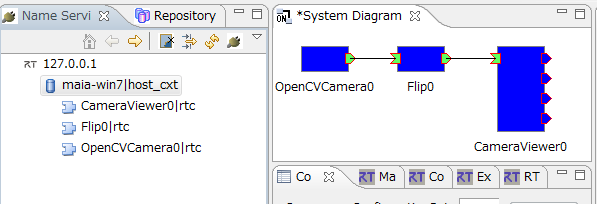

コマンドの実行結果は Eclipse からコンポーネントが全て青色になっていることから確認できます。

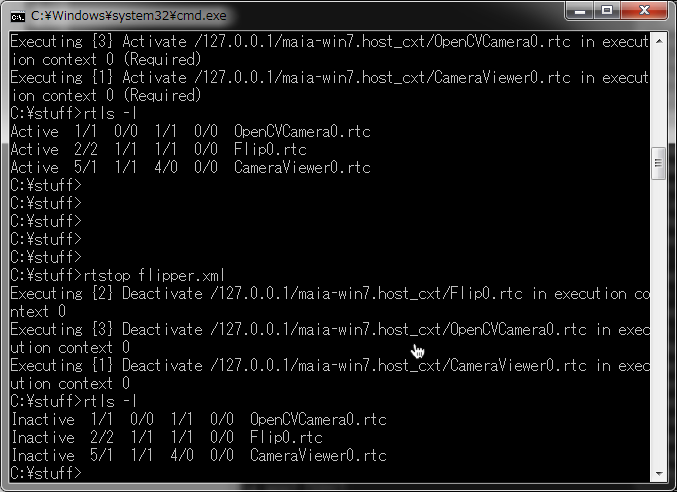

rtls コマンドでも確認することができます。
最後に、rtteardown コマンドを使ってすべてのコネクションを削除することによってシステムを削除します。
rtteardown flipper.xml

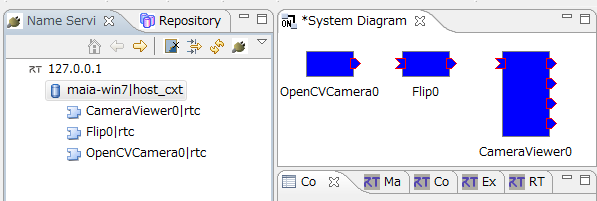

コマンドの実行結果は Eclipse からコンポーネント間の接続が切断されていることから確認できます。

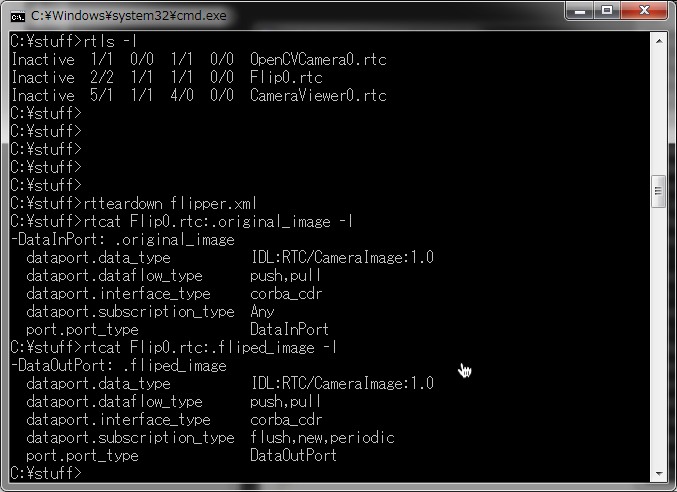

rtcat コマンドでもその様子を見ることができます。
rtshell では Eclipseと同様にシステムの構成情報を保存することも可能です。まずは簡単なシステムを作成します。

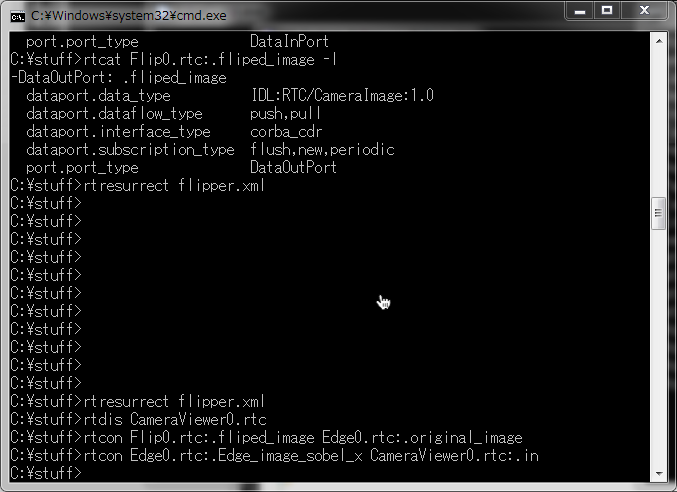

EdgeComp コンポーネントを起動して、以下のコマンドでポートを接続します。
rtresurrect flipper.xml rtdis CameraViewer0.rtc rtcon Flip0.rtc:.fliped_image Edge0.rtc:.original_image rtcon Edge0.rtc:.Edge_image_sobel_x CameraViewer0.rtc:.in
これらのコマンドは、既に保存したシステムを復元して、一箇のコネクションを削除し、パイプラインに新しいコンポーネントを追加しています。

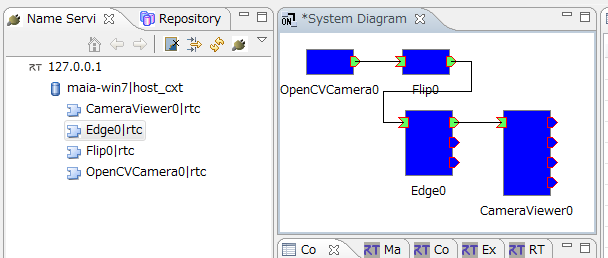

Eclipse でシステム構成を確認することができます。
rtshell の rtcryo コマンドは RTシステムを保存します。以下のコマンドで現在のシステムを保存します。
rtcryo -n "Flipped edge detector" -v 2 -e Geoff -o edge.xml 127.0.0.1
保存されたファイルを Eclipse のシステムエディタで開くとシステム編集が行えます。オプションは以下のとおりです。
-n システムの名 -v システムのバージョン -e 作成者 -o 出力フィアル名
スクリプトファイル(Windows では batch file、Linux や Mac OS X では bash等)を使うと、紹介されたコマンドを使って、複雑な RTシステムを簡単に起動・停止することが行えます。
まずは作成したシステムを削除します。
rtteardown edge.xml
以下の内容を「run_system.bat」というファイルに保存します。
@echo off echo "Starting system" call rtresurrect edge.xml call rtstart edge.xml echo "Press any key to shut down" pause call rtstop edge.xml call rtteardown edge.xml
run_system.bat
を実行すると、システムが起動されます。 さらに、ユーザーが Enter キーを押すとシステムを削除し終了します。
